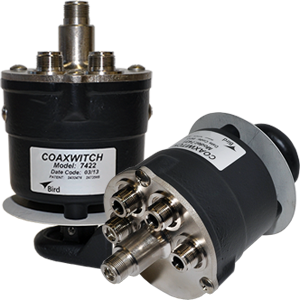

Bird射頻同軸線多位射頻選擇開關
發布時間:2022-10-13 16:49:46 瀏覽:877
Bird ? 50歐姆同軸選擇開關使用獨具特色、穩固和安全可靠的設計,容許正接觸、低插入VSWR和通道相互之間的串擾可忽略不計。開關機構是41/2"的RG-87/UTeflon電纜,Bird射頻同軸線多位射頻選擇開關被拉離相匹配的公N連接器并旋轉到所需要的開關位置。
Bird射頻同軸線多位射頻選擇開關具備一個最寶貴的優勢,即它們不容易被意外操控,而是需要通過有意的順序移動進行操作。需要抓住、拉出、旋轉和推入旋鈕才能接觸。
產品規格:
編號:同軸電纜系列
項目名:50歐姆,射頻選擇開關
工作頻段:直流電至10GHz
駐波比
100MHz:可忽略不計
1GHz:1.06(最高值)
4GHz:1.30(最高值)
插入損耗
100MHz:0.02dB
1GHz:0.09dB
4GHz:0.22dB
射頻功率
最高額定值@65°C
100MHz:850W
1GHz:200W
4GHz:75W
射頻電壓:500V(最高)
衰減:針對沒有使用的通道-75dB(crosstalk)
工作溫度:-60至+65°C(-76至+149°F)
重量:2-1/2lbs(1.1kg)
Bird 射頻為全球客戶提供快捷簡便的RF測試工具,廣泛應用于通信、醫療、軍用和半導體測試市場。深圳市立維創展科技有限公司,授權銷售Bird產品,歡迎咨詢。
詳情了解Bird射頻請點擊:/brand/73.html
型號選擇
模型 | Positions | 同軸電路 |
718 | 8 | 1 |
7181 | 10 | 1 |
72-2 | 2 | 2 |
74 | 6 | 1 |
7422 | 2 | 1 |
7431 | 4 | 1 |
7441 | 3 | 1 |
