BNC 855B-54多通道射頻/微波信號發生器

發布時間:2023-12-11 10:22:45     瀏覽:763

  855B-54 型是一系列相位相干、多通道、超快速開關和超低相位噪聲信號發生器,頻率范圍高達 20、40 和 54 GHz。它非常適合各種應用,這些應用需要良好的信號質量、準確和寬的輸出功率范圍,以及所有通道之間非常穩定的相位相干性。出色的相位噪聲與良好的雜散、諧波抑制和可選的 15 μs 前沿開關速度相結合。

  高穩定性 OCXO 基準電壓源提供出色的頻率精度和穩定性。該發生器接受各種外部基準電壓源,包括常用的 10 MHz 和 100 MHz 外源電壓源,用于實現更高相位同步,以及 1-250 MHz 范圍內的靈活基準電壓源選擇,適用于具有客戶或系統特定參考頻率的應用。此外,855B-54 型還具有一對 BNC 專用高頻 CLK 端口(3 GHz,一個輸入和一個輸出),可在多個 855B-54 型儀器的輸出之間實現出色的相位同步。

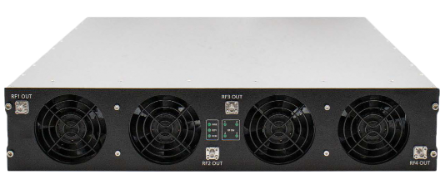

  855B-54 型采用 19 英寸 2U(1 至 4 個通道)機架式模塊形式。它可以通過基于 PC 的 GUI 軟件直觀地控制。此外,該儀器還提供各種通信接口,如USB、LAN或GPIB。每個接口都允許使用 SCPI 1999 命令集輕松快速地進行通信。可以從任何主機系統快速實現對儀器的遠程控制。客戶提供的應用程序編程接口(API)或Matlab,Labview,C++和其他商用工具的編程示例使控制實現非常簡單。

應用:

  • ATE

  • 變頻器LO


特征:

  • 相位相干

  • 快速開關時間低至 5 μs

  • FM、啁啾、脈沖

  • 內部 OCXO,外部變量參考

  • 單直流電源


規格:

通道數

最少: 1

最多: 4

頻率范圍

最小: 10 MHz / 9 kHz

最大:54 GHz

分辨率典型值:<0.001 Hz
相位調整范圍

最小:0 度

最大:360度

相位分辨率0.1度

開關速度(掃描模式)

CW模式

掃描/列表模式

1.5 毫秒

500微秒

5微秒

開關速度

CW模式

掃描/列表模式

1.5 毫秒

500微秒

5 微秒 / 15 微秒

熱漂移0.015 dB/°攝氏度


連接:

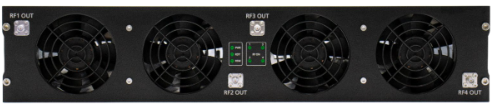

前面板 (19“ 2 HU)


  • 射頻輸出:1.85/2.4 mm 母頭

  • 外部脈沖調制輸入:BNC 母頭

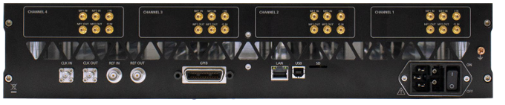

后面板 (19“ 2 HU)


  • 高穩定性基準輸入(CLK IN,3 GHz):SMA 母頭

  • 高穩定性基準輸出(CLK OUT,3 GHz):SMA母頭

  • 多用途輸出(FUNC OUT):BNC母頭

  • 觸發輸入 (TRIG IN):BNC 母頭

  • 參考輸出 (REF OUT):BNC 母頭

  • 基準輸入 (REF IN):BNC 母頭

  • GPIB:IEEE-4888.2,1987,帶聽和說(可選)

  • USB 2.0 設備

  • LAN連接:RJ-45

  • 保險絲 (3.15 A)

  • 100-240V交流電源插頭

  • 電源開關

高隔離外殼 19“ 2HU(包括機架安裝套件)
