AirBorn IW-2PX-PTH工業級PCB板安裝連接器
發布時間:2023-12-29 10:49:08 瀏覽:780
AirBorn 的iw系列連接器系列是一種2排高可靠性連接器,間距為2.54毫米(0.100英寸)。可提供10至30個觸點,每個觸點額定高達5A,可用于通用信號或電源應用。
· 每個觸點的額定電流高達5A
· 高振動和抗沖擊
· 耐溫-65℃~ +125℃
· 垂直和直角選項
· 選擇性電鍍,工業應用成本效益高
· 高可靠性連接,適用于要求苛刻的應用
AirBorn的iW系列基于 Mil-Spec 的高可靠性板對板和線對板連接器,但專為工業應用而設計。

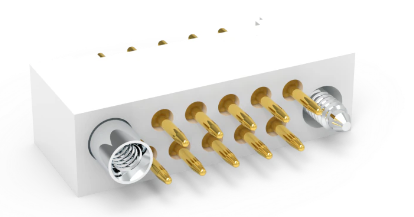

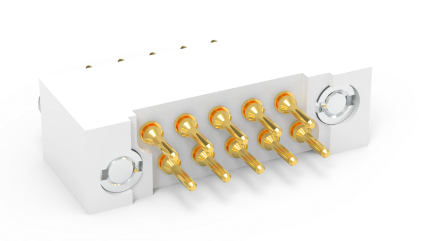

AirBorn IW-2PX-PTH矩形垂直P(pán)TH插頭連接器,適用于高可靠性應用。0.100“ / 2.54 間距(觸點間距)的公(插頭)堅固型板安裝、電鍍通孔連接器系列,是堅固耐用的工業應用的理想選擇。這些連接器提供 10、14、20、24、26 或 30 個觸點,間距為 0.100“ / 2.54mm。它們提供可選的安裝孔和固定或旋轉插孔硬件。這些連接器可帶或不帶安裝孔,提供固定或旋轉插孔硬件選擇。
主要特征:
(1)連接器詳細信息
間距(觸點間距):0.100" (2.54mm)
觸點數量:10 - 30
端接:電鍍通孔
方向:垂直 - 直線
連接器類型:插頭 - 公頭
端口類型:針
(2)性能
額定電流:5A
額定電壓:1,000V
絕緣電阻:最小值5GΩ
接觸電阻:最大 5mΩ
插入力(最大值):每個觸點4 oz (1.1N)
拔出力(最小):每個觸點0.5 oz (0.14N)
(3)材料和飾面
連接器主體選項:聚苯硫醚(PPS)
閥體電鍍選項:沒有
觸頭材料:銅合金
觸點電鍍:最小 15μin Au 超過 30μin Ni
特性:塑膠,非磁性,符合 RoHS 規范
環境的工作溫度:-65℃ - 125℃
相關產品:
AirBorn IW-2RX-PTH,矩形PTH插座連接器。具體可咨詢立維創展。
