M17/151-00002半剛性同軸電纜EZ Form

發布時間:2024-07-31 09:31:31     瀏覽:445

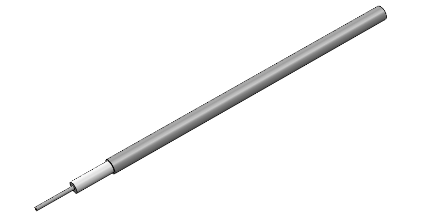

M17/151-00002半剛性同軸電纜EZ Form

  M17/151-00002半剛性同軸電纜是由EZ Form Cable公司生產的一款高性能電纜,專為滿足高頻率和高屏蔽要求的應用場合設計。以下是該產品的詳細介紹:

  產品特點

  產品名稱:.047" Coaxial Cable - 50Ω MIL-DTL-17 Tin-Plated Copper

  型號:M17/151-00002

  導體:采用SPCW(銀鍍鍍青銅)中心導體,鍍錫銅外導體,PTFE(聚四氟乙烯)介質,標稱阻抗為50Ω。

  詳細參數

  尺寸

  中心導體直徑:0.0113 英寸

  介質直徑:0.0370 英寸

  外導體直徑:0.0470 英寸

  材料

  中心導體材料:SPCW(銀鍍鍍青銅)

  介質材料:PTFE(聚四氟乙烯)

  外導體材料:銅

  外導體鍍層材料:錫

  RoHS合規:是

  機械特性

  最低工作溫度:-40°C

  最高工作溫度:+100°C

  最小彎曲半徑:0.125 英寸

  重量:0.48 磅/100英尺

  電氣特性

  標稱阻抗:50.0 Ω

  阻抗公差:±2.5Ω

  傳播速度:69.50%

  屏蔽效能:>165 dB

  耐壓:2000 VRMS @ 60 Hz

  連續工作電壓:1000 VRMS

  最大工作頻率:20 GHz

  衰減特性 (dB/100英尺)

  0.5 GHz:28 dB

  1.0 GHz:40 dB

  3.0 GHz:70 dB

  5.0 GHz:90 dB

  10.0 GHz:130 dB

  20.0 GHz:190 dB

  功率 (W @ 20°C MAX)

  0.5 GHz:45 W

  1.0 GHz:32 W

  3.0 GHz:18 W

  5.0 GHz:13 W

  10.0 GHz:9 W

  20.0 GHz:6.5 W

  M17/151-00002半剛性同軸電纜以其優質的材料和設計,確保了在高頻率下的低衰減和高屏蔽效能,適用于雷達、通信系統、測試設備等多種高要求場合。其RoHS合規性也確保了產品的環保特性。
