PRFE20W-O72-S5-D隔離式DC-DC轉換器CUI
發布時間:2024-08-01 09:25:37 瀏覽:447

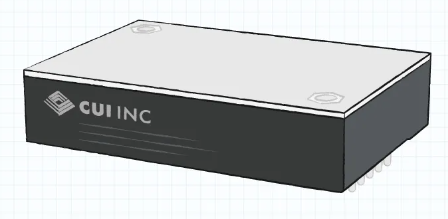

CUI的PRFE20W-O72-S5-D隔離式DC-DC轉換器是專為鐵路應用設計的20W功率轉換器。該系列產品符合多項國際標準,包括EN 45545、EN 50155和EN 55035,確保在鐵路環境中的安全性和可靠性。以下是該轉換器的主要特點和規格:
MODEL | input voltage | output voltage | output current max | output power | ripple &noise1 Voi/Vo2 | efficiency typ | |
nom | range | max | max | ||||
(Vdc | (Vdc) | (Vdc) | (A) | (W) | (mVp-p) | (%) | |
PRFE20W-072-S5-D | 72 | 8.5~160 | 5 | 4.00 | 20 | 75 | 86 |
PRFE20W-072-S12-D | 72 | 8.5~160 | 12 | 1.67 | 20 | 100 | 89 |
PRFE20W-072-S15-D | 72 | 8.5~160 | 15 | 1.33 | 20 | 100 | 89 |
PRFE20W-072-D12-D | 72 | 8.5~160 | ±12 | ±0.83 | 20 | 100 | 89 |
PRFE20W-072-D15-D | 72 | 8.5~160 | ±15 | ±0.66 | 20 | 100 | 89 |
PRFE20W-072-D24-D | 72 | 8.5~160 | ±24 | ±0.41 | 20 | 100 | 90 |
主要特點:
20瓦隔離輸出: 提供穩定的功率輸出。
超寬18:1輸入范圍: 適應廣泛的輸入電壓變化。
單/雙穩壓輸出: 可根據需要選擇單路或雙路輸出。
UL/EN 62368認證: 符合國際安全標準。
符合EN 55032/55035/50155標準: 配合外部電路使用。
4,200 Vdc隔離: 提供高電壓隔離保護。
遠程開/關控制: 支持遠程控制功能。
寬工作溫度范圍: 從-40°C到105°C,適應極端環境。
規格:
封裝類型: DIP(雙列直插封裝)。
隔離電壓: 4200 Vdc。
安全標準: UL/EN 62368。
尺寸(英寸): 2 x 1 x 0.4。
尺寸(毫米): 50.8 x 25.4 x 10.16。
保護功能: 包括過流、過熱、過壓和短路保護。
溫度范圍: -40°C到+105°C。
適用性: 適合負輸出應用(雙輸出型號)。
效率: 高達90%。
封裝尺寸: 行業標準的2 x 1英寸(51 x 25 mm)。
CUI是美國BEL旗下公司,主要提供AC-DC和DC-DC電源模塊產品。深圳立維創展科技有限公司代理銷售CUI品牌產品,歡迎咨詢。
