LE-062超小型細線壓力傳感器Kulite
發布時間:2024-08-20 10:33:51 瀏覽:1241

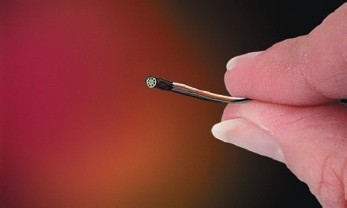

LE-062超小型細線壓力傳感器是由Kulite公司生產的一款高性能壓力傳感器。這款傳感器屬于LE-062系列,該系列展示了Kulite在提供適合定制套件的壓力傳感器方面的能力。LE-062傳感器可以被集成到各種測試物品中,如風扇葉片、發動機噴嘴等,其特點包括小巧的尺寸、高固有頻率、對振動和沖擊的強抵抗力以及寬廣的工作溫度范圍。
主要特征:
耐高溫能力:-65°F至+450°F(-55°C至+235°C)
出色的靜態和動態性能
高固有頻率
硅上硅集成傳感器 VIS?
工作溫度范圍:-65°F至+450°F(-55°C至+235°C)僅限傳感器
補償溫度范圍:80°F至+450°F(25°C至+235°C)僅傳感器
熱零移:±1% FS/100°F(類型)
熱敏度位移:±1% /100°F(類型)
線性振動:20g峰值,正弦10至2000赫茲
機械沖擊:20g半正弦波11毫秒持續時間
電氣連接:4引線36 AWG 36英寸長
重量:0.2g(Nom.)不包括模塊和引線
壓力傳感原理:全主動四臂惠斯通電橋介電隔離硅對硅
超壓:2倍額定壓力
破裂壓力:額定壓力的3倍
壓力介質:所有不導電、無腐蝕性液體或氣體
額定電勵磁:10vdc
最大電勵磁:12 VDC
輸入阻抗:1000 Ohms(最小)
輸出阻抗:1000 Ohms(Nom)
滿量程輸出(FSO):100 mV(Nom.)
剩余不平衡:±5mv(類型)
綜合非線性、遲滯:±0.1% FSO BFSL(典型),±0.5% FSO(最大值)
INPUT | Pressure Range | 0.35 0.7 1 5 10 15 | 1.7 3.5 7 25 50 100 | 17 250 | 35 500 | 70 BAR 1000 PS |
Operational Mode | Absolute,Gage,Differentia | Absolute,Gage,Sealed Gage,Differential | Absolute,Sealed Gage | |||
Over Pressure | 2 Times Rated Pressure | |||||
Burst Pressure | 3 Times Rated Pressure | |||||
Pressure Media | All Nonconductive,Noncorrosive Liquids or Gases | |||||
Rated Electrical Excitation | 10 VDC | |||||
Maximum Electrical Excitation | 12 VDC | |||||
Input Impedance | 1000 Ohms (Min.) | |||||
OUTPUT | Output Impedance | 1000 Ohms (Nom.) | ||||
Full Scale Output(FSO) | 100 mV(Nom.) | |||||
Residual Unbalance | ±5 mV(Typ.) | |||||
Combined Non-Linearity,Hysteresis and Repeatability | ±0.1%FSOBFSL(Typ.),±0.5%FSO (Max.) | |||||
Resolution | Infinitesimal | |||||
Natural Frequency of Sensor Without Screen (KHz)(Typ.) | 150 175 200 240 300 380 550 700 1000 | |||||
Acceleration Sensitivity %FS/g Perpendicular | 1.5x10 1.0x104 6.5x104 5.0x10 3.0x10 1.5x104 1.0x104 6.0x10 4.5x105 | |||||
InsulationResistance | 100 Megohm Min.@50 VDC | |||||
ENVIRONMENTAL | Operating Temperature Range | -65F to +450°F(-55℃ to +235℃)Sensor Only | ||||
Compensated Temperature Range | 80°F to +450°F (25°C to +235°℃)Sensor Only | |||||
ThermalZero Shift | ±1%FS/100°F(Typ.) | |||||
Thermal Sensitivity Shift | ±1%/100°F (Typ.) | |||||
Linear Vibration | 20g Peak,Sine 10 to 2000 Hz | |||||
Mechanical Shock | 20g Half Sine Wave 11 msec.Duration | |||||
PHYSICAL | Electrical Connection | 4 Leads 36 AWG 36"Long | ||||
Weight | .2 Gram(Nom.)Excluding Module and Leads | |||||
Pressure Sensing Principle | Fully Active Four Arm Wheatstone Bridge Dielectrically Isolated Silicon on Silicon |
LE-062傳感器的設計使其非常適合在極端環境下進行精確的壓力測量,同時保持高度的可靠性和穩定性。
推薦資訊

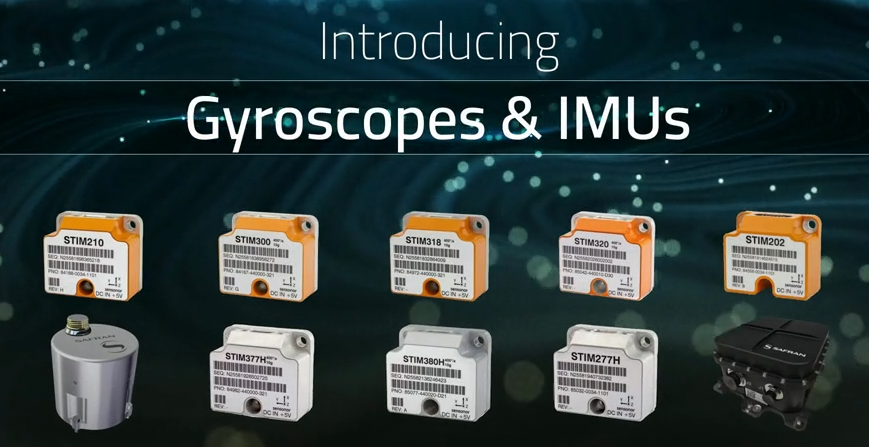

Safran的慣性測量單元(IMU)產品系列包括STIM300、STIM318、STIM320、STIM377H和STIM380H,廣泛應用于航空航天、國防和工業領域。這些產品均為小型、戰術級、低重量、高性能的非GPS輔助IMU,重量均小于55克,體積小于2.2立方英寸(35立方厘米),工作溫度范圍為-40°C至+85°C,加速度計偏置不穩定性為0.05mg或更低,加速度輸入范圍為±10g。其中,STIM300和STIM318適用于導彈系統、雷達監控等領域,STIM320進一步提升了陀螺儀性能,STIM377H為密封型設計,預期壽命超過20年,適用于高可靠性需求的應用,而STIM380H則在陀螺儀噪聲和加速度計精度上進一步優化,適用于高精度和高穩定性需求的場景。
