Torex XCL209系列超小型降壓DC/DC轉換器

發布時間:2024-10-16 09:16:11     瀏覽:589

  Torex XCL209系列是超小型降壓DC/DC轉換器,集成電感和控制IC,封裝尺寸2.5mm x 2.15mm,厚1.05mm。

Torex XCL209系列超小型降壓DC/DC轉換器

  工作特性

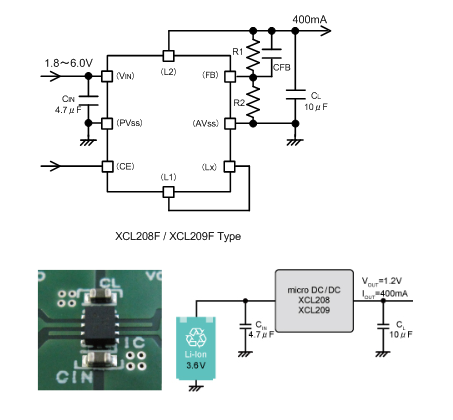

  外部連接與輸出:

  外部接兩個電容就能工作,可輸出400mA電流。

  輸入電壓

  輸入電壓范圍分兩種:Type F為1.8V - 6.0V,Type A/B為2.0V - 6.0V,能適應多種電源,像兩節電池或USB 5V適配器供電。

  輸出電壓

  內部固定輸出電壓0.8V - 4.0V(精度±2.0%),也可外調。

  控制方式

  采用PWM/PFM自動切換控制,在不同負載下實現低紋波、高效率,延長電池工作時間。

  轉換效率:

  轉換效率達90%(Vin = 4.2V,Vout = 3.3V)。

  產品功能

  CE功能:CE功能高電平有效,低電平信號進CE引腳可使IC待機。

  保護功能:有限流、過流等保護,保護電路含電流限制回路。

  其他功能:有軟啟動和CL自動放電功能。

  應用場景

  適用于移動電話、智能手機、藍牙耳機等多種電子設備。

  型號參數:

型號輸出電壓振蕩頻率
XCL209A103DR1.0V3.0MHz
XCL209A123DR1.2V3.0MHz
XCL209A153DR1.5V3.0MHz
XCL209A183DR1.8V3.0MHz
XCL209A253DR2.5V3.0MHz
XCL209A283DR2.8V3.0MHz
XCL209A2L3DR2.85V3.0MHz
XCL209A303DR3.0V3.0MHz
XCL209A333DR3.3V3.0MHz
XCL209B103DR1.0V3.0MHz
XCL209B123DR1.2V3.0MHz
XCL209B153DR1.5V3.0MHz
XCL209B183DR1.8V3.0MHz
XCL209B253DR2.5V3.0MHz
XCL209B283DR2.8V3.0MHz
XCL209B2L3DR2.85V3.0MHz
XCL209B303DR3.0V3.0MHz
XCL209B333DR3.3V3.0MHz
XCL209F083DRFB=0.8V3.0MHz

Torex特瑞仕XCL系列PoL非隔離電源模塊可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展
