Winchester TRU-10734同軸射頻連接器HN(f)面板插座
發布時間:2025-05-28 09:01:28 瀏覽:434

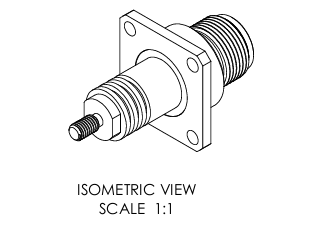

Winchester TRU-10734 是一款符合 MIL-STD-348A 標準的 HN(f) 同軸射頻面板插座(Receptacle, Panel),適用于高頻信號傳輸,廣泛應用于 通信設備、航空航天、軍事電子及測試儀器 等領域。
1.核心特點
高可靠性:符合軍用標準(MIL-STD-348A),確保在嚴苛環境下穩定工作。
優質材料:
絕緣體:PTFE(特氟龍),耐高溫、低損耗。
接觸件:鈹銅(C17300),高導電性、耐磨損。
主體:黃銅(C36000),堅固耐用。
鍍層工藝:
接觸件鍍銀,降低信號損耗。
外殼鍍鎳,增強耐腐蝕性。
環保合規:符合 RoHS 指令(2002/95/EC),無有害物質。
2. 電氣性能
阻抗:50Ω(標準射頻阻抗)。
頻率范圍:適用于 DC~4GHz(典型應用)。
VSWR(駐波比):低反射,確保信號完整性。
3. 應用領域
軍用通信設備(雷達、電臺)。
航空航天電子(機載射頻系統)。
測試與測量儀器(網絡分析儀、信號發生器)。
工業射頻設備(基站、微波傳輸)。
Winchester是一家高可靠性連接器制造廠商,具備AS9100和AS7003航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。
深圳市立維創展科技有限公司,授權代理Winchester連接器產品,歡迎咨詢。
