NXS004P000MA10高速連接器Smiths Interconnect
發布時間:2025-06-03 08:51:06 瀏覽:1435

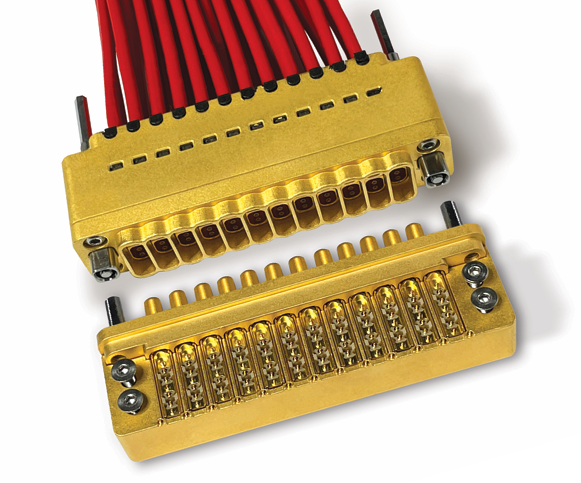

Smiths Interconnect的NXS系列專門設計和測試用于高速空間應用,每個端口(bay)的數據傳輸速率可達50 Gbps。
技術規格
工作電壓:50 V RMS
電流:1 A
數據傳輸速率:每個端口可達50 Gbps
阻抗:100 Ω ±10%
接觸電阻:150 mΩ
絕緣電阻:最小1 GΩ
工作溫度范圍:-40 oC至125 oC
耐用性:500次插拔周期(帶保護裝置)
電磁干擾(EMI)屏蔽效能:在10 GHz以下可達-65 dB
產品特點
Hypertac?雙曲面接觸技術:能夠承受高達50 Gbps(每個端口)的數據速率要求,包括超過2100 G的極端振動、沖擊和氣候測試。
堅固的結構設計:提供4個或12個高速四軸(雙雙軸)模塊配置。
每個超高密度四軸模塊:包含2對雙雙軸,每對阻抗為100 Ω。支持盲配(blind mateable)、熱插拔(hot pluggable),具有超低插拔力和低逸氣材料。
無焊PCB安裝設計:降低了客戶的使用風險和成本。連接器在回流焊后安裝,不會影響附近組件。
3D電磁仿真(EM)軟件設計:使用3D電磁仿真軟件設計,提供卓越的性能,整個制造過程采用薄膜工藝。
訂購信息:
Straight Plug1 | |
Part Number | Description |
NXS004POO0MA10 | NX5,4 Bay Plug,Aluminum |
NXS004POOOCA10 | NX5,4 Bay Plug,Composite |
NXS012POO0MA10 | NX5,12 Bay Plug,Aluminum |
NXS012POO0CA10 | NX5,12 Bay Plug,Composite |
Right-Angle Receptacle3 | |
NXS004RORAMA10 | NXS,4 Bay Receptacle,Aluminum |
NXS004RORAMA1E | NX5,4 Bay Receptacle,Aluminum,w EMI Gasket |
NXS004RORACA10 | NX5,4 Bay Receptacle,Composite |
NXS012RORAMA10 | NX5,12 Bay Receptacle,Aluminum |
NXS012RORAMA1E | NXS,12 Bay Receptacle,Aluminum,w EMI Gasket |
NXS012RORACA10 | NX5,12 Bay Receptacle,Composite |
Savers2 | |
NXS004RS11M | Saver,4 Bay Receptacle |
NXS004PS11M | Saver,4 Bay Plug |
NXS012RS11M | Saver,12 Bay Receptacle |
NXS012PS11M | Saver,12 Bay Plug |
深圳市立維創展科技有限公司授權代理銷售Hypertronics連接器產品, Hypertronics連接器面向高可靠性市場,以其獨有的Hypertac雙曲面連接專利技術,為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務,歡迎咨詢。
