Hypertronics連接器 KVPX 連接器
發布時間:2021-03-18 17:08:57 瀏覽:1400

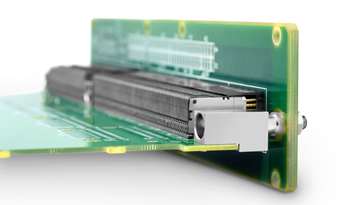

Hypertronics連接器的Kvpx連接器是屏蔽高密度、高速的模塊化互連系統,其結構針對1.8mm×1.35mm網格上的差異進行了優化。此外,單端和電源晶圓版本也可用于基于晶圓的子卡組件。Hypertronics連接器帶有用戶可配置的鍵控和集成不銹鋼導銷/鍵,背板模塊可在1.8mm x 1.8mm網格上添加8行和16行。Kvpx連接器平臺能夠從80Mbps擴展到10Gbps以上,而Vita 46背板的插槽間距保持不變,從20.3mm擴展到25.4mm。
Hypertronics連接器采用經驗證的0.40mm Hypertac?雙曲面接觸,kvpx連接器不受沖擊和振動的影響,并能提供許多線性接觸路徑和自清潔擦拭操作,從而為各種行業的高可靠性應用提供更好的信號完整性。Hypertronics接觸系統插拔力小,接觸電阻低,插拔次數領先行業。Hypertronics連接器kvpx連接器由填充30%玻璃的液晶聚合物(LCP)絕緣體和密封觸點制成,可承受高焊接溫度。此外,LCP絕緣體還超過了美國宇航局的空間除氣要求,并有自己的鍵控功能,以防止不當插入。
kvpx系列連接器可以在最惡劣的環境下工作,在軍事、航空航天、工業和醫療設備等關鍵應用領域具有優勢。
更多功能:
差分、單端和電源
可分離接口,每25.4mm提供70個單端信號,每25.4mm提供63個差分信號
Hypertac?雙曲面接觸技術,可靠性強
ESD保護支持二級維護設計
背板連接器采用直徑為0.56mm的通孔
額定電流:12.5/電源片A.5625A/觸點
深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
規格
觸頭數目 | 半模塊 - 72個;全模塊 - 144個 |
間距 | 1.8mm |
額定電流 | 每個觸頭1.5625 A,每個電源晶圓12.5 A |
(使用30℃升溫和1盎司銅而降額) | |
拔出力 | 每個觸頭典型拔出力為1.2盎司 |
額定溫度 | -55℃至125°C |
絕緣子材質 | LCP(液晶聚合物) |
觸頭鍍層 | 鎳上鍍金,50微英寸 |
額定阻燃 | UL94-VO |
介電質耐壓 | 交流500 V |
低等級電路電阻 | 8毫歐姆(最大值) |
絕緣電阻 | 500兆歐姆(最大值) |
任意震動 | 11.95 Grms,每個軸以50到2000 Hz頻率震動長達90分鐘 |
抗機械沖擊性 | 50G 11 msec,每個方向3次沖擊(共18次) |
