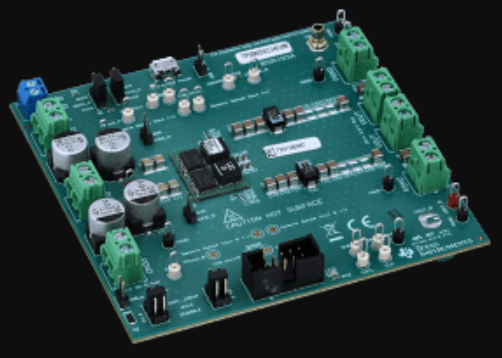

TI德州儀器TPSM8D6C24是款高寬比集成、有利于應用的非隔離式DC/DC降壓電源模塊。TPSM8D6C24提供兩個單獨的35A輸出或單獨堆疊兩相70A輸出。能夠?qū)蓚€模塊實現堆疊，以取得一個4相140A輸出TPSM8D6C24能夠從外部5V電源超速驅動內部5VLDO，并實現較低的輸入電壓范圍下降至2.95V，提高轉換器效率。

TPSM8D6C24電源模塊使用特有的穩固頻率與輸入前饋和可選擇的內部補償器件的電流模式控制，以盡可能減少尺寸，提高在普遍的輸出電容穩定性能。

TPSM8D6C24具備1MHz時鐘支持的PMBus接口為轉換器配備提供一個方便和標準化的數字接口，并且能夠監管輸出電壓、輸出電流和內部芯片溫度等主要參數。對故障條件的響應可編程為重新啟動、鎖存或忽略，具體取決于系統要求。堆疊設備之間的背道通信使所有的TPSM8D6C24轉換器能夠為一個輸出軌供電系統，以互享一個地址，優化了系統軟件/固件設計。輸出電壓、開關頻率、軟啟動時間和過電流故障限制值等主要參數還能通過BOM實現可選配備，不需要PMBus通信，兼容無程序通電。

特征

?4.25V至16V，PVIN連接至AVIN與內部的LDO

?2.95V至16V，PVIN和AVIN雙電源，或VDD5上的外部偏置電壓范圍

?集成MOSFET、電感器等基本無源器件

?具備可選內部補償峰值電流模式控制

?通過管腳銜接實現的輸出電壓范圍在0.5V至3.6V

?0.25V至3.6VPMBus?VOUT_COMMAND范圍

?普遍的PMBus命令集，可遙測VOUT、IOUT和內部裸片溫度

?通過內部報告分壓器實現差分遙感，可檢測到低于1%的VOUT誤差值

?–40°C至+125°CTJ

?通過PMBus實現AVS和裕量調整

?多功能選擇(MSEL)管腳，采用管腳銜接編程PMBus初始值

?多個可選工作頻率范圍：275kHz至1.1MHz

?頻率同步輸入/同步輸出

?適用預偏置輸出

?16mm×20mm×4.3mm59管腳MOW封裝

?使用TPSM8D6C24并借助WEBENCH?Power Designer創建定制設計

應用

?數據中心交換機、機架服務器

?有源天線系統、遠程控制射頻和基帶模塊

?自動檢測設備、CT、PET和MRI

?ASIC、SoC、FPGA、DSP內核和I/O電流電壓

TI 德州儀器為美國知名集成電路設計與制造商，TI 德州儀器產品廣泛應用于商用、軍工以及航空航天領域。

幾十年來，德州儀器一直熱衷于通過半導體技術降低電子產品的成本，讓世界變得更美好。TI 是第一個完成從真空管到晶體管再到集成電路（IC）的轉變，在過去的幾十年里，TI 促進了IC技術的發展，提高了大規模、可靠地生產IC的能力。每一代創新都是在上一代創新的基礎上，使技術更小、更高效、更可靠、更實惠——從而實現半導體在電子產品領域的廣泛應用。

深圳市立維創展科技有限公司，專注于TI 德州儀器品牌高端可出口產品系列新品產品，并備有現貨庫存，可當天發貨。
