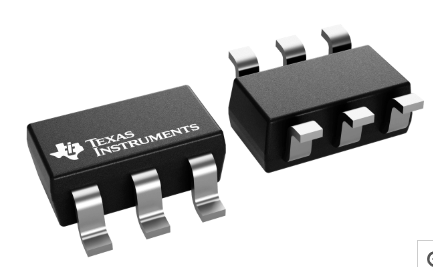

TPD4E1U06DBVR四通道二極管TI(現貨供應)
發布時間:2024-04-15 09:08:10 瀏覽:1199
TPD4E1U06DBVR是一款基于四通道單向瞬態電壓抑制器(TVS)的靜電放電(ESD)保護二極管,具有超低電容。該器件的ESD沖擊消散值高于IEC 61000-4-2國際標準規定的最高水平。其0.8pF的線路電容使其適用于各類輸出電流傳感電阻器和運算放大器。典型應用領域包括HDMI、USB2.0、MHL和DisplayPort。
主要特性:
- IEC 61000-4-2 4級ESD保護
- ±15kV接觸放電
- ±15kV氣隙放電
- IEC 61000-4-4瞬態放電(EFT)保護
- 80A (5/50ns)
- IEC 61000-4-5浪涌保護
- 3A (8/20μs)
- IO電容:0.8pF (典型值)
- 直流擊穿電壓:6.5V (最小值)
- 超低泄漏電流:10nA (最大值)
- 低ESD鉗位電壓
- 工業溫度范圍:-40°C 至 +125°C
- 小型、易于布線的DCK和DBV封裝
典型應用
- USB 2.0
- 以太網
- 高清多媒體接口(HDMI)控制線路
- 移動產業處理器接口(MIPI)總線
- 低壓差分信令(LVDS)
- SATA
產品選型:
器件型號 | 封裝 | 封裝尺寸(標稱值) |
TPD4E1U06DCK | SC70 | 2.00mmx1.25mm |
TPD4E1U06DBV | SOT-23 | 2.90mmx1.60mm |
