EN5366QI 降壓DC-DC電源模塊Intel
發布時間:2024-06-11 09:10:52 瀏覽:478
EN5366QI是一款由Intel提供的集成電源系統(PowerSoC)模塊,專為高性能、低功耗處理器、DSP、FPGA、ASIC、存儲板和系統級應用設計。該模塊采用了高級電路技術,包括超高開關頻率和超高密度集成電路技術,以及低噪聲系統設計,顯著降低了系統設計噪聲,簡化了板級設計、布局和制造要求。

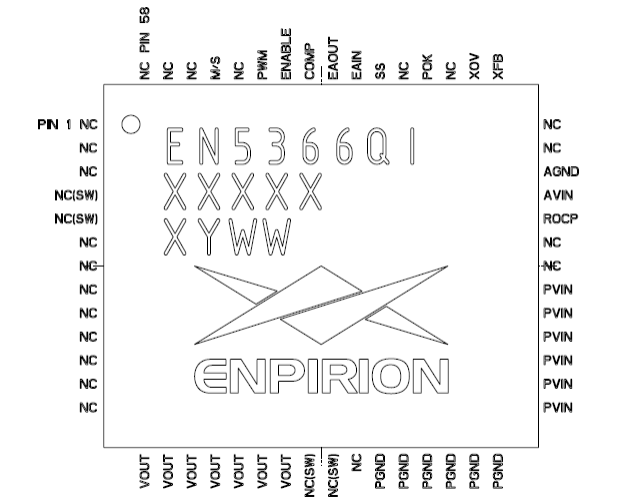

Part Number | Temp Rating (℃) | Package |
EN5366Q | 40 to +85 | 58-pin QFN T&R |
EN5366QI-E | QFN Evaluation Board |
主要特點包括:
集成組件:包含電感、MOSFET和控制器。
小型化設計:占地面積僅為競爭解決方案的1/3。
低組件數量:僅需3個MLCC電容。
功率輸出:可提供高達20W的連續輸出功率。
低輸出阻抗:優化至≤ 90 nm。
并聯配置:支持主/從并聯配置。
高頻率:5MHz開關頻率。
高效率:效率高達93%。
寬輸入電壓范圍:2.375V至5.5V。
外部電阻分壓器:用于外部電壓選擇。
輸出控制:具有輸出使能引腳和電源OK信號。
編程啟動時間:支持軟啟動時間編程。
優化噪聲/EMI設計:優化噪聲和電磁干擾設計。
多重保護:欠壓鎖定、熱關斷、輸出過壓、過流和短路保護。
環保:符合RoHS標準,MSL等級為3,耐260°C回流焊。
應用領域廣泛,包括負載點調節、高性能負載、計算設備、通信網絡、低電壓分布式電源架構以及其他多種電子設備。典型應用電路簡單,只需輸入電容、輸出電容、軟啟動電容及相關連接。
注:英特爾已停產英特爾? Enpirion 電源解決方案產品線,立維創展提供有效替代方案,具體可咨詢。
