KUB510NR寬帶射頻變壓器VANGUARD ELECTRONICS

發布時間:2024-06-27 09:16:01     瀏覽:447

  在射頻和微波領域中,寬帶射頻變壓器是不可或缺的關鍵組件,它們被廣泛應用于無線通信、雷達系統、衛星通信以及其它高頻電子設備中。Vanguard Electronics的KUB510NR寬帶射頻變壓器就是其中一款備受贊譽的產品,以其卓越的性能和可靠的品質贏得了市場的廣泛認可。

  KUB510NR是一款高性能的寬帶射頻變壓器,采用SMD(表面貼裝器件)封裝形式,便于在電路板上進行高效、緊湊的集成。其小巧的尺寸(0.25 × 0.25 × 0.125英寸)不僅節省了寶貴的空間,還滿足了現代電子設備對微型化、集成化的需求。

KUB510NR寬帶射頻變壓器VANGUARD ELECTRONICS

  特點:

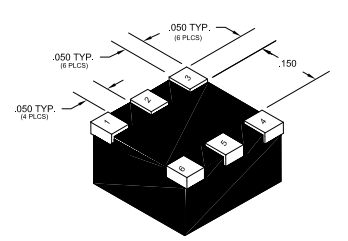

  尺寸:0.25 × 0.25 × 0.125 英寸

  安裝類型:貼片

  應用等級:高可靠性

  工作頻率 (MHz):50

  Ratio :1:2

  插入損耗 (dB):1.1

  駐波比:1.35

  3dB 帶寬低 (GHz):0.001

  3dB 帶寬高 (GHz):0.25

  測試頻率 (MHz):250

  初級阻抗 (Ω):5

  次級阻抗 (Ω):100

  工作溫度:-55°C 至 +125°C

  儲存溫度:-60°C 至 +130°C

型號:

Vanguard
P/N
K Series
Vanguard
P/N
M Series
lmpedance
Ratio
Pri:Sec
Primary
Center
Tap**
Secondary
Conte
Tap
InsertionLoss
@50 MHz
max (dB)
VSWR
@50 MHz
max
Bandwidth
   0.5dB
(Ripple)
min(MHz)
   3 dB
  Points
KUB55DMUB55D1:1NoYes0.71.3 5.0-1301.0-390
KUB57DMUB57D1:1.5NoYes1.51.66.0-903.0-200
KUB510DMUB510D1:2NoYes1.11.352.0-1000.5-230
KUB520DMUB520D1:4NoYes0.9122.0-1500.8-300
KUB580DMUB580D1:16NoYes1.2*1.7*12-352.0-140
KUU55DMUU55D1:1NoNo0.91.357.0-1001.2-350
KUU57DMUU57D1:1.5NoNo1.71.658.0-704.0-170
KUU510DMUU510D1:2NoNo1.31.43.0-850.9-200
KUU520MUU5201:4NoNo1.11.254.0-1301.0-250
KUU580DMUU580D1:16NoNo1.11.9512-252.5-110

更多Vanguard Electronics相關產品請?jiān)L問立維創展官網。

推薦資訊

  • MAGTREX? 555 高阻抗層壓板Rogers
    MAGTREX? 555 高阻抗層壓板Rogers 2022-12-05 17:07:06

    Rogers? MAGTREX 555高阻抗層壓板是首個市面上低損耗層壓板,滲透率和電容率均可以控制。MAGTREX?555層壓板讓天線技術人員能夠拓展天線技術的互換空間,提高設計操作靈活性,實現優化設計。

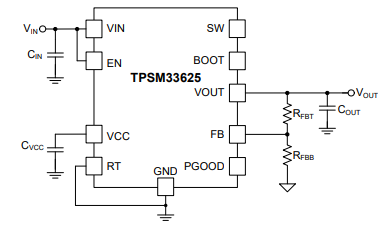

  • TPSM33625降壓模塊(集成電感器)TI 德州儀器
