Ampleon C5H3438N110D功率GaN晶體管3.3-5.0GHz
發布時間:2024-11-07 09:03:57 瀏覽:393
Ampleon C5H3438N110D是110W GaN Doherty射頻功率晶體管,專為基站應用設計,工作頻率范圍為3400 MHz至3800 MHz。
產品特性
緊湊封裝:采用8 mm x 8 mm的QFN封裝,節省空間,便于集成。
5G mMIMO優化:專為5G大規模多輸入多輸出(mMIMO)應用優化,提高信號處理效率。
高效率Doherty配置:采用Doherty放大器配置,提高功率效率,降低能耗。
寬帶操作:設計用于寬帶操作,適應不同頻率的信號放大需求。
內部匹配:內部匹配設計簡化了布局和使用,無需額外的外部匹配網絡。
數字預失真能力:具有優秀的數字預失真(DPD)能力,提高信號質量和系統性能。
應用領域
適用于3400 MHz至3800 MHz頻率范圍內的基站射頻功率放大。
適用于多載波應用,滿足現代通信系統對高帶寬和高數據速率的需求。
技術參數
頻率范圍:3400 MHz至3800 MHz。
輸出功率:在5 dB增益壓縮下,名義輸出功率為110W。
漏源電壓(VDS):在平均功率17W時為48V。
功率增益(Gp):在平均功率17W時,功率增益范圍為13.6至15 dB。
漏極效率(ηD):在平均功率17W時,漏極效率范圍為55%至62%。
Ampleon是一家全球領先的射頻和功率半導體解決方案提供商,提供包括射頻功率放大器、收發器、射頻開關、驅動電路和功率控制器等在內的廣泛產品線,適用于4G LTE、5G NR基礎設施、廣播、工業等多個領域,深圳市立維創展科技有限公司優勢分銷Ampleon產品線,歡迎咨詢了解。
推薦資訊

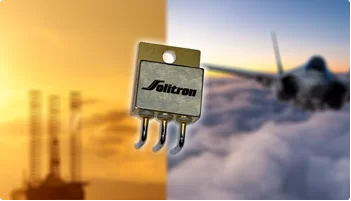

Solitron? SD11705 和 SD11707 是兩款1200V 碳化硅 (SiC) MOSFET 器件,采用密封的 TO-258 封裝,專為最苛刻的工業、航空航天和國防應用而設計。工作溫度范圍為-55°C至175°C,兩款器件均提供50A的連續漏極電流。SD11705提供 RDS(開)為 32mΩ,而 SD11707 具有 RDS(開)16mΩ。也可根據要求提供 200°C 工作溫度。
