JANTX1N6080玻璃功率軍標整流二極管Microsemi

發布時間：2024-11-21 09:40:08     瀏覽：367

ELECTRICAL CHARACTERISTICS @25℃ unless otherwise specified
 TYPEWORKING
PEAK
REVERSE
VOLTAGE
VRWM		MAXIMUM
FORWARD
VOLTAGE
(PULSED)		PULSED
TEST
CURRENT		AVERAGE
RECTIFIED
CURRENT lo
@TL=70℃		AVERAGE
RECTIFIED
CURRENTlo
@TA=55℃		MAXIMUM
REVERSE
CURRENT
lk@VRwM		MAXIMUM
REVERSE
RECOVERY
TIME*
tr		MAXIMUM
SURGE
CURRENT
lFSM
VF  @       lF

VOLTSVOLTSAMPSAMPSAMPSμAnsAMPS
1N607350 2.04 9.4 3.0 0.85 1.0 30 35
1N6074100 2.04 9.4 3.0 0.85 1.0 30 35
1N6075150 2.04 9.4 3.0 0.85 1.0 30 35
1N607650 1.76 18.8 6.0 1.3 5.0 30 75
1N6077100 1.76 18.8 6.0 1.3 5.0 30 75
1N6078150 1.76 18.8 6.0 1.3 5.0 30 75
1N607950 1.50 37.7 12.0 2.0 10.0 30 175
1N6080100 1.50 37.7 12.0 2.0 10.0 30 175
1N6081150 1.50 37.7 12.0 2.0 10.0 30 175

1N6073至1N6081系列是由Microsemi生產的超快速恢復玻璃功率整流器。這些整流器是軍用級別的，符合MIL-PRF19500/503標準，專為高可靠性應用設計，確保在關鍵應用中不會出現故障。

產品特性

JEDEC注冊系列：1N6073至1N6081是JEDEC注冊的標準系列。

無空洞密封玻璃封裝：采用無空洞玻璃封裝，提供更高的可靠性和耐用性。

三重鈍化：增強了器件的穩定性和耐用性。

內部“Category I”冶金鍵合：提供了更強的機械和電氣連接。

軍用級別認證：1N6074和1N6075型號提供JAN、JANTX和JANTXV認證，符合MIL-PRF-19500/503標準。

篩選選項：根據MILPRF-19500，提供進一步篩選選項，包括JAN、JANTX、JANTXV或JANS，通過添加MQ、MX、MV或SP前綴。

表面貼裝配置：提供表面貼裝MELF封裝配置，通過添加“US”后綴。

應用領域

軍事和高可靠性應用：適用于軍事設備和其他需要高可靠性的場合。

開關電源：適用于需要極快速開關和低正向損耗的開關電源。

其他需要快速開關的應用：包括需要高正向浪涌電流能力、低熱阻和控制雪崩的峰值反向功率能力的應用。

技術參數

工作峰值反向電壓：從50V到150V不等。

額定電流：3A、6A和12A(在70°C時)。

正向浪涌電流能力：35A、75A和175A(在25°C時，8.3ms半正弦波)。

熱阻：根據不同型號，熱阻從5.0°C/W到17.5°C/W不等。

封裝類型：提供軸向引線和表面貼裝MELF封裝。

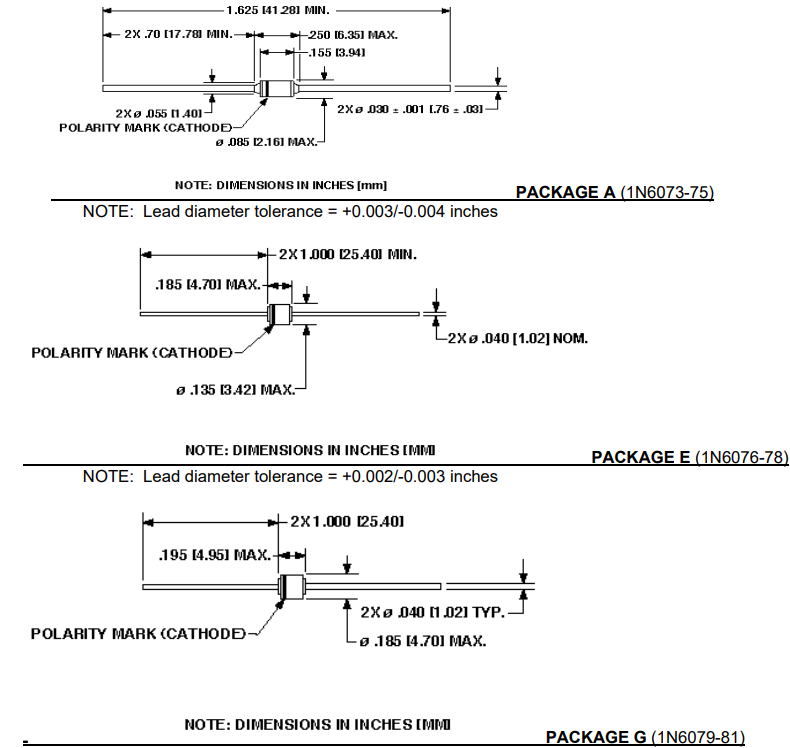

封裝和尺寸

Microsemi整流二極管尺寸

Microsemi 是美國高可靠性電子元器件廠商，其軍級二三級管產品，被廣泛應用于全球高端市場，深圳市立維創展科技有限公司，授權代理銷售Microsemi軍級二三級產品，大量原裝現貨，歡迎咨詢。
