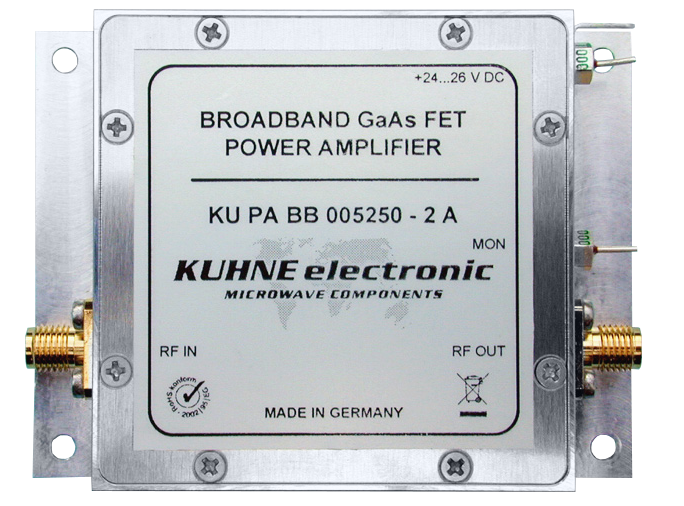

　　KU PA BB 005250-2 A 是一款高性能的射頻寬帶功率放大器，專為高動態范圍應用和電磁兼容性(EMC)測試而設計。它能夠覆蓋從 50 MHz 到 2500 MHz 的寬頻段，提供穩定的功率輸出和高增益，同時具備良好的線性度和噪聲性能。該放大器適用于多種高頻應用場景，包括測試設備、信號增強和科研用途。

　　技術規格

　　頻率范圍：50 MHz 至 2500 MHz

　　輸入功率(P1dB)：+3 dBm

　　最大輸入功率：+10 dBm

　　輸出功率(P1dB)：典型值 33 dBm，最小值 32.5 dBm(CW);典型值 2 W，最小值 1.8 W(CW)

　　輸出功率(P3dB)：典型值 34.7 dBm，最小值 33.4 dBm(CW);典型值 3 W，最小值 2.2 W(CW)

　　增益(小信號)：典型值 33 dB，最小值 31 dB

　　增益平坦度(小信號)： ±1 dB

　　噪聲系數(18°C時)： 4 dB

　　諧波抑制：典型值30 dB，最小值 25 dB @ 31.7 dBm

　　三階互調失真(IM3)：最小值 35 dBc @ 30 dBm PEP

　　效率： 10% @ 33 dBm PEP

　　輸入駐波比(S11)：最小值 10 dB

　　供電電壓：+24 ... 26 V DC

　　電流消耗：750 mA

　　正向功率檢測：有(二極管檢測)

　　工作溫度范圍：-20°C 至 +55°C

　　負載駐波比：最大 1.8:1

　　輸入/輸出阻抗：SMA母頭 / 50 歐姆

　　外殼：銑鋁外殼

　　尺寸：80 x 60 x 20

　　重量：140 g

　　應用場景

　　高動態范圍測試：適用于需要高動態范圍的測試設備，如信號分析儀和頻譜分析儀。

　　電磁兼容性(EMC)測試：作為功率放大器用于電磁兼容性測量，增強信號強度以滿足測試要求。

　　信號增強：用于提高標準信號發生器或掃頻信號發生器的輸出功率，滿足高頻應用需求。

　　科研與開發：適用于需要高功率、高增益和低噪聲的科研實驗。

　　產品特點

　　寬頻段覆蓋：支持 50 MHz 至 2500 MHz 的頻率范圍。

　　高輸出功率：在 1 dB 壓縮點(P1dB)時，輸出功率可達 33 dBm(典型值)，最小輸出功率為 32.5 dBm(CW)。在 3 dB 壓縮點(P3dB)時，輸出功率可達 34.7 dBm(典型值)。

　　高增益：小信號增益典型值為 33 dB，最小值為 31 dB，增益平坦度為 ±1 dB。

　　低噪聲系數：在 18°C 的環境溫度下，噪聲系數典型值為 4 dB。

　　高動態范圍：具備良好的諧波抑制(≥25 dB)和三階互調失真(IM3)抑制能力(≥35 dBc)。

　　高效能設計：典型效率為 10%，在 33 dBm PEP 下工作。

　　保護功能：具備反向極性保護，防止電源極性接反損壞設備。

　　功率監測：配備正向功率檢測功能，可通過二極管檢測器輸出直流電壓。

　　緊湊設計：采用銑鋁外殼，尺寸僅為 80 mm x 60 mm x 20 mm，重量僅 140 g。

Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司，優勢代理銷售Alaris Kuhne產品，歡迎咨詢。
