Linear Systems J201高增益N溝道JFET
發布時間:2025-09-02 08:39:36 瀏覽:3100
Linear Systems J201高增益N溝道JFET,低噪聲信號鏈設計,適用于高增益、低功耗或高阻抗放大器場景。
J201關鍵特性
優點
高輸入阻抗:減少信號源負載效應。
低截止電壓:適合低電壓應用(如電池供電)。
低噪聲:適用于音頻和傳感器信號放大。

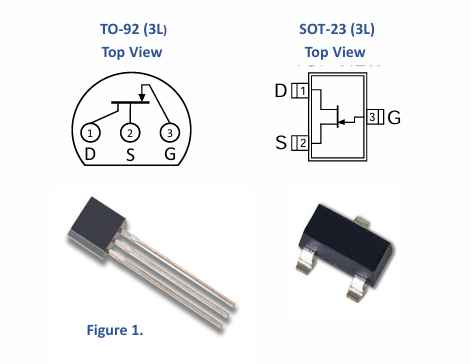

封裝選項
TO-92(直插):低成本,傳統封裝。
SOT-23(貼片):表面安裝,適合自動化組裝。
提供卷帶包裝(Tape-and-Reel)及裸片(Die)形式。
典型應用場景
電池供電放大器
傳感器抗極化電路
音頻前置放大器
紅外探測器放大器
相移振蕩器
電流限制器
低/高源阻抗電路的低頻噪聲抑制
電氣特性與工作原理
N溝道JFET結構
N型材料:作為柵極(Gate)。
P型材料:兩端分別為漏極(Drain)和源極(Source),可互換。
偏置與工作模式
開啟條件:漏極電壓(+VDD)為正,柵極電壓(VG=0V)時電流最大。
關閉條件:負柵極電壓減少電流直至截止(OFF區)。
增益特性:增益隨柵極負電壓增加而降低。
開關行為
ON狀態:低導通電阻(近似短路)。
OFF狀態:極高電阻(近似開路)。
開關速度:由柵極電容和RC時間常數決定。

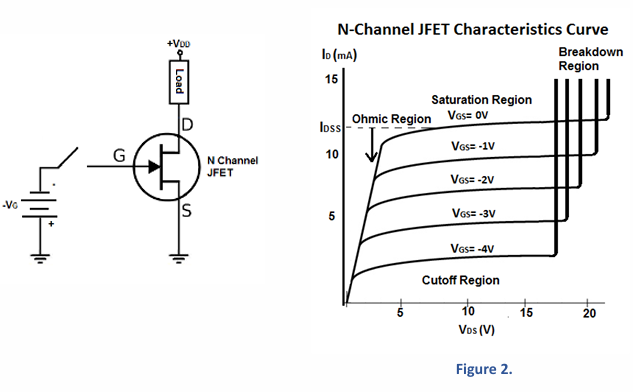

N溝道JFET特性曲線:
立維創展優勢代理Linear Systems產品,價格優惠,歡迎咨詢。
