ADI晶圓各種材料工藝對應輸出功率及頻率
發布時間:2021-05-21 17:09:32 瀏覽:2513
在電子器件中,射頻和功率應用是主要的。GaN on SiC、GaN自支撐襯底、GaAs襯底、GaAs on Si主要用于射頻半導體(射頻前端PA等),而Gan on Si和SiC襯底主要用于功率半導體(汽車電子學等)。
由于其高功率密度,GaN在基站大功率器件領域具有獨特的優勢。與硅襯底相比,SiC襯底具有更好的導熱特性。目前,工業上95%以上的GaN射頻器件使用SiC襯底,如Qorvo是基于SiC襯底的,硅基GaN器件可以在8英寸的晶片上制作,具有更高的成本優勢。在功率半導體領域中,SiC襯底與GaN on Silicon的競爭僅占該領域的一小部分。GaN市場主要集中在低壓領域,而SiC主要用于高壓領域。他們的邊界約為600 V。

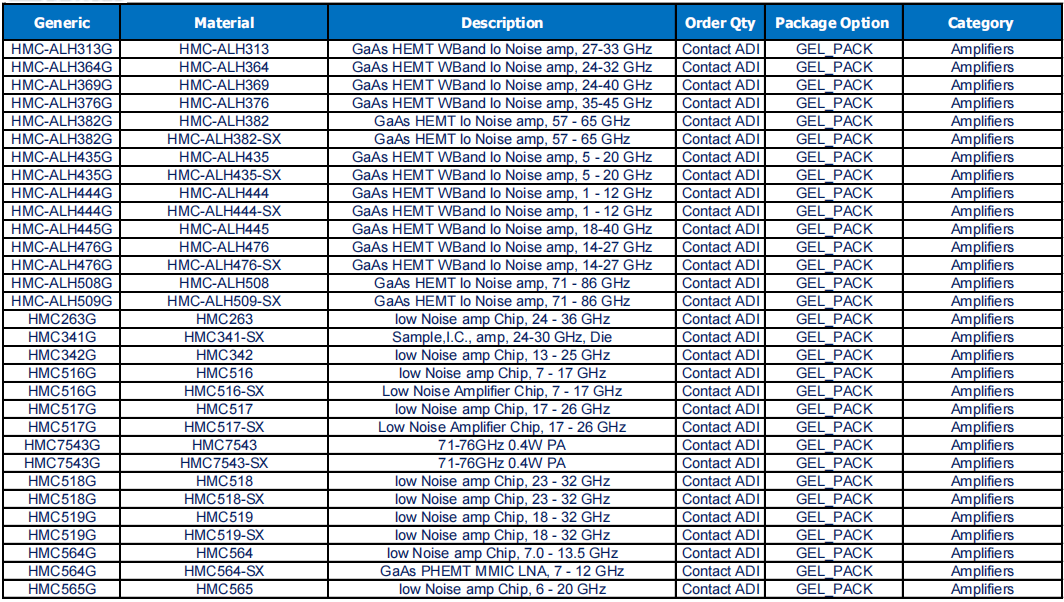

深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI Wafer Products請點擊:/brand/68.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749
下一篇: Bird-射頻專家精密功率傳感器
推薦資訊
BFP196WH6327XTSA1是一款低噪聲硅射頻(RF)晶體管,適用于高頻率和低噪聲放大應用,如無線通信、射頻前端和多種通信設備。其關鍵特性包括集電極電流范圍20-80mA、頻率高達1.5GHz、低噪聲和低失真、無鉛環保、AEC-Q101認證等。參數如最大增益19dB、最大集電極電流150mA、最小噪聲系數1.3dB、封裝SOT343等,使其特別適合高線性和高效率的射頻放大器設計。

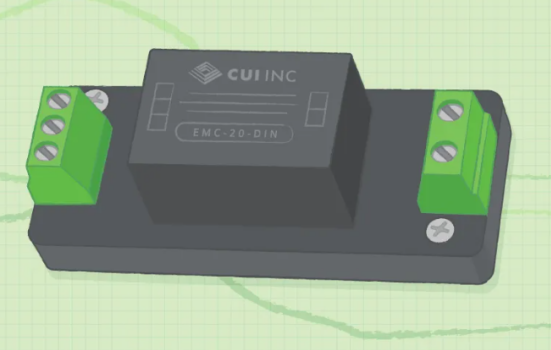

在選擇EMI電源濾波器時,需考慮系統的電氣要求和濾波特性。確保濾波器滿足額定電壓、隔離電壓、額定電流、工作溫度和漏電電流等基本要求。評估濾波器的插入損耗圖,了解共模和差模損耗,以確保有效抑制電磁干擾。通過理解EMC需求和濾波器性能,工程師可以確保電子系統符合標準,減少電磁干擾,保障系統穩定運行。選擇時應參考制造商數據表和測試報告,確保濾波器適用于特定應用。
