DEI3283線路接收器DEI
發布時間:2022-10-27 16:46:54 瀏覽:1992
DEI的DEI3283包含兩個設立。ARINC429接收器通道。每個通道包含輸入信號調整網絡、界面比較器和邏輯輸出緩沖級三個主要部分。兩個通道通用性測試功能。輸入網絡包含電阻器和電流開關電路。DEI3283通過適用比較器的過電壓保護、測試信號導入和偏置作出調整ARINC輸入。該網絡提供優秀的輸入共模控制。輸入網絡信號中的界面比較器檢驗ARINC脈沖轉換。ARINC輸入高情況OUT_A上的邏輯1,而ARINC輸入低情況OUT_B上的邏輯1。ARINC輸入空狀態強制性兩個輸出邏輯0。在溫度與電源改變的情況下,由帶隙電壓參考形成閾值和遲滯電壓,以維持特性。形成邏輯輸出緩沖級TTL/CMOS兼容的邏輯輸出。提供內嵌測試功能TESTA/B不管輸入以強制性輸出為預定情況,ARINC輸入狀態如何?檢測激勵操作界面比較器和邏輯輸出緩沖器;ARINC輸入信號沒有影響。沒有使用檢測輸入,應接地。提供TESTA/B不管輸入以強制性輸出為預定情況,ARINC輸入狀態如何?檢測激勵操作界面比較器和邏輯輸出緩沖器;ARINC輸入信號沒有影響。沒有使用檢測輸入,應接地。提供TESTA/B不管輸入以強制性輸出為預定情況,ARINC輸入狀態如何?檢測激勵操作界面比較器和邏輯輸出緩沖器;ARINC輸入信號沒有影響。沒有使用檢測輸入,應接地。
特征
兩個單獨的模擬接收器通道
將ARINC429電平轉換成串行數據
ARINC429輸入能夠承受+/-200V
適用于檢測完整模擬/數字RX功能的TTL輸入
TTL和CMOS兼容輸出
功耗低
內部帶隙電壓基準
MIL-STD-883B老舊化篩選適用
封裝選項:20管腳陶瓷DIP、20端子陶瓷LCC和20管腳SOIC
直接替代Fairchild/RaytheonRM3283和RM3183以及HoltHI-8482
屬性
工作溫度:-55°C-125°C

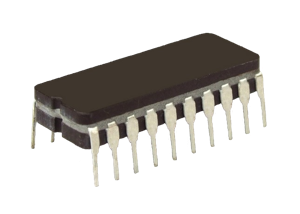

產品封裝形式:20CERDIP
配電范圍:+/-15
數字電源:5
封裝描述:20PinCeramicDIP
封裝類型:通孔
JEDEC:MS-030-AE
DEI公司是美國專注航空應用的IC廠商,主要為航空電子領域提供芯片產品。產品包括Arinc429和其他通信協議的收發信機、接收器和驅動器、離散時間數字轉換器。
深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂購渠道,部分準備有現貨庫存。
詳情了解DEI請點擊:http?: //www.zyzxjj.com/public/brand/53.html
部分 # | 溫度范圍 | 產品包裝類型 |
DEI3283-CMB | -55°C - 125°C | 20 CERDIP |
DEI3283-CMB-G | -55°C - 125°C | 20 CERDIP G |
DEI3283-CMS | -55°C - 125°C | 20 CERDIP |
DEI3283-CMS-G | -55°C - 125°C | 20 CERDIP G |
DEI3283-EMB | -55°C - 125°C | 20 CLCC P |
DEI3283-EMS | -55°C - 125°C | 20 CLCC P |
DEI3283-SAB | -40°C - 125°C | 20 SOIC WB |
DEI3283-SAB-G | -40°C - 125°C | 20 SOIC WB G |
DEI3283-SAS | -40°C - 125°C | 20 SOIC WB |
DEI3283-SAS-G | -40°C - 125°C | 20 SOIC WB G |
DEI3283-SES | -55°C - 85°C | 20 SOIC WB |
DEI3283-SES-G | -55°C - 85°C | 20 SOIC WB G |
DEI3283-SMS | -55°C - 125°C | 20 SOIC WB |
DEI3283-SMS-G | -55°C - 125°C | 20 SOIC WB G |
