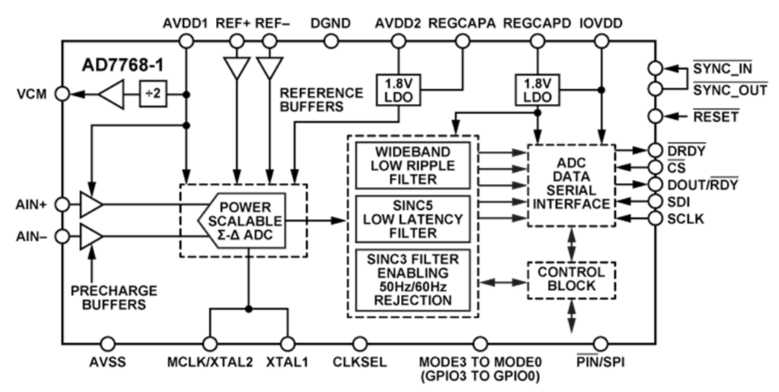

ADI的AD7768-1是款低能耗、高性能模數轉換器(ADC)，具備調制器和數字濾波器，適用于高精度轉換交流和直流數據信號。AD7768-1是AD7768的單通道版本，AD7768是款8通道同步采樣ADC。AD7768-1提供單一化可設置和重復使用的信息采集(DAQ)封裝，在交流和直流組合性能上創建了新行業標準，并確保儀器設備和工業系統技術人員能夠應對隔離和非隔離使用實現各種檢測組合設計。
當使用256kSPS的低紋波、有限脈沖響應(FIR)數字濾波器時，AD7768-1能夠?qū)崿F(xiàn)108.5dB動態范圍，提供110.8kHz輸入帶寬，并且具有±1.1ppm積分非線性(INL)、±30μV偏移誤差和±30ppm增益誤差。
使用sinc5濾波器可以提供高至500kHz奈奎斯特（204kHz的濾波器?3dB點）的更寬帶寬，并且能夠在拓展范圍之內查看數據信號。
AD7768-1為用戶提供配備和優化輸入帶寬與輸出數據速率(ODR)和功能損耗的靈活性。AD7768-1的靈活性準許對變動的輸入信號實現動態變化，促使AD7768-1在通用DAQ系統內尤其有效。選用3種適用功能損耗模式之一使技術人員能夠?qū)崿F(xiàn)所需要的噪聲目標，同時最大程度地降低能耗。AD7768-1設計獨特，它成為低能耗直流和高性能交流檢測模塊的重復使用且靈活多變的平臺。
AD7768-1實現直流和交流特性的最好平衡及其優異的電源效率。以下三種運行模式允許用戶在輸入帶寬與功率預算之間相互權衡：
迅速模式提供高至256kSPS、52.2kHz帶寬和26.4mW功能損耗的sinc濾波器，或高至256kSPS、110.8kHz帶寬和36.8mW功能損耗的FIR濾波器。
均值模式提供高至128kSPS、55.4kHz帶寬和19.7mW功能損耗的FIR濾波器。
低功耗模式提供高至32kSPS、13.85kHz帶寬和6.75mW功能損耗的FIR濾波器。
AD7768-1提供普遍的數字濾波性能，可適應各種配置要求。濾波器選擇準許配備頻率域檢測，具備嚴苛的頻率增益值誤差、線性相位響應要求（磚墻濾波器）、適用于控制環線應用的低延時線路（sinc5或sinc3），及其檢測直流輸入，并且可以配備sinc3濾波器以控制50Hz或60Hz的線路頻率。所有濾波器可以提供可編程獲取。
1.024MHzsinc5濾波器線路能夠?qū)で蟊葢玫图y波FIR濾波器可以實現的更高ODR的用戶使用。該線路備受量化噪聲的限制。因此，它非常適合需要最低控制環線延遲或者在外部現場可編程門陣列(FPGA)或數字信號處理器(DSP)上實行自定義數字濾波的客戶。
過濾器選擇包括以下內容：
低紋波FIR濾波器，通帶紋波高達102.4kHz，為±0.005dB。
低延時sinc5濾波器，數據速率高至1.024MHz，可最大程度地增強控制環線響應性能。
充分可編程的低延時sinc3濾波器，具備50Hz/60Hz控制性能。
應用AD7768-1時，AD7768-1內的內嵌式模擬性能有效降低了整體應用范圍的設計負擔。與競爭設備相比較，每個模擬輸入上的預充電制動器減少了模擬輸入電流，從而優化了外部放大器驅動模擬輸入的任務。
基準上的完善緩沖器輸入能降低輸入電流，為外界標準設備提供高阻抗輸入，或緩沖比率檢測中常用的任意標準檢測電阻器情況。
AD7768-1選用5.0VAVDD1?AVSS電源、2.0V至5.0VAVDD2?AVSS電源及其1.8V至3.3VIOVDD?DGND電源工作。
在低能耗模式中，AVDD1、AVDD2和IOVDD電源通常采用單獨3.0V電源軌工作。
AD7768-1需要外界參考。絕對輸入?yún)⒖?/span>(REF IN)電壓范圍為1V至AVDD1?AVSS。
特定溫度范圍為?40°C至+125°C。AD7768-1選用4mm×5mm、28管腳LFCSP封裝。
請注意，在本數據手冊中，多功能管腳（例如XTAL2/MCLK）就是通過整體管腳名稱來引用，就是通過管腳的單獨功能（例如MCLK）（當僅與此功能相關時）來引用。
適用于單通道低能耗系統DAQ設計的ADC
寬帶寬
Sinc濾波器帶寬范圍：DC至204kHz
低紋波FIR帶寬范圍：DC至110.8kHz
高精密交流和直流性能參數
典型動態范圍為108.5dB
?120dB總諧波失真
±1.1ppmFSRINL、±30μV失衡誤差、±30ppmFSR增益值誤差
可編程控制器ODR、過濾器類型及延遲
ODR值高達1024kSPS
線性相位數字濾波器選擇
低紋波FIR濾波器：±0.005dB最高通頻帶紋波，DC至102.4kHz
低延時sinc5濾波器
低延時sinc3濾波器能夠?qū)崿F(xiàn)50Hz/60Hz控制
可編程FIR濾波器選擇
可編程功能損耗和帶寬
快，最高時速
52.224kHz帶寬，26.4mW（sinc5濾波器）
110.8kHz帶寬，36.8mW（FIR濾波器）
平均值，半速：55.4kHz帶寬，19.7mW（FIR濾波器）
低能耗、低速率：13.9kHz帶寬，6.75mW（FIR濾波器）
電源
AVDD1?AVSS=5.0V（典型值）
AVDD2?AVSS=2.0V至5.0V（典型值）
模擬電源可以選用分離電源使用（真正的雙極）
IOVDD?DGND=1.8V至3.3V（典型值）
低能耗模式應由3.0V單電源使用
管腳控制或SPI端口可設置
檢測督查制度套件
溫度、端口CRC和內存映射CRC
封裝：28管腳、4mm×5mm、LFCSP
溫度范圍：?40°C至+125°C
應用領域
系統ADC致力于檢測和傳感器類型的超集
音效與震動、聲學和材料工程研究開發
控制和硬件在環檢驗
適用于預防性維護的狀態檢測
電氣測試與測量
音頻測試和電流電壓測量
臨床腦電圖（EEG）、肌電圖（EMG）和心電圖（ECG）生命體征監測
根據USB、PXI和以太網的板塊化DAQ
通道間隔離板塊化DAQ設計
