供應Connor-Winfield溫度補償晶體振蕩器TCXO

發布時間：2023-12-20 16:04:44     瀏覽：603

　　TCXO是溫度補償晶體振蕩器(Temperature Compensated Crystal Oscillator)的簡稱，它是一種用于精確時鐘信號和頻率穩定性的電子元件。Connor-Winfield是一家美國公司，專門生產和提供各種類型的晶體振蕩器和時鐘產品。

　　溫度補償晶體振蕩器(TCXO)是為了解決普通晶體振蕩器在不同溫度下頻率漂移的問題而設計的。一般來說，普通的晶體振蕩器在溫度變化時會導致頻率的偏移，而TCXO通過使用溫度傳感器和相應的補償電路來調整振蕩器的頻率，以實現溫度穩定性。這樣就可以在不同的環境溫度下保持較為準確和穩定的振蕩頻率。

　　Connor-Winfield的TCXO產品具有高精度、低相噪聲、高穩定性等特點，可廣泛應用于通信設備、衛星導航系統、無線電設備、工業自動化等領域。封裝類型具有Clipped Sine 和/或HCMOS輸出和商業到擴展或 工業溫度范圍。

　　產品選型：

　　3.2x2.5mm 表面貼裝型

零件編號產品類型邏輯系列封裝頻率穩定性頻率容差頻率校準電源電壓頻率范圍溫度范圍拉力范圍關鍵詞
C1x 系列
TCXO系列Clipped SinewaveSM 3.2x2.5毫米+/-0.5ppm 至 +/-2.0ppm+/-4.6ppm+/-1.0ppm2.5 Vdc10 MHz 至 40 MHz-30 至 85°C不適用低成本
C3x 系列
TCXO系列Clipped SinewaveSM 3.2x2.5毫米+/-0.5ppm 至 +/-2.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc10 MHz 至 40 MHz-30 至 85°C不適用低成本
CAx 系列
TCXO系列Clipped SinewaveSM 3.2x2.5毫米+/-0.5ppm 至 +/-2.0ppm+/-4.6ppm+/-1.0ppm2.8 Vdc10 MHz 至 40 MHz-30 至 85°C不適用低成本
D32G
TCXO系列Clipped SinewaveSM 3.2x2.5毫米+/-0.5ppm不適用+/-1.0ppm3.3 Vdc16.368MHz、19.2MHz、26MHz、32.736MHz-30 至 85°C不適用低成本


　　5x3.2mm 表面貼裝型

零件編號產品類型邏輯系列封裝頻率穩定性頻率容差頻率校準電源電壓頻率范圍溫度范圍拉力范圍關鍵詞
D53G
TCXO系列Clipped SinewaveSM 5x3.2毫米+/-0.5ppm+/-4.6ppm+/-1.0ppm3.3 Vdc20 兆赫、26 兆赫-30 至 85C不適用不適用
M100F
TCXO系列LVCMOS公司SM 5x3.2毫米+/-100ppb+/-3.0ppm+/-1.0ppm3.3 Vdc10 MHz、12.8 MHz、19.2 MHz、19.44 MHz、20 MHz、24.576 MHz 和 40 MHz0 至 70C不適用不適用
M170F
TCXO系列LVCMOS公司SM 5x3.2毫米+/-100ppb+/-3.0ppm+/-1.0ppm3.3 Vdc10 MHz、12.8 MHz、19.2 MHz、19.44 MHz、20 MHz、24.576 MHz 和 40 MHz-20 至 70C不適用不適用
M200F
TCXO系列LVCMOS公司SM 5x3.2毫米+/-200ppb+/-3.0ppm+/-1.0ppm3.3 Vdc10 MHz、12.8 MHz、19.2 MHz、19.44 MHz、20 MHz、24.576 MHz 和 40 MHz-40 至 85C不適用不適用
M30x
TCXO系列LVCMOS/Clipped SinewaveSM 5x3.2毫米+/-0.28ppm+/-4.6ppm不適用3.3 Vdc6.4 至 40 MHz0 至 85C不適用第 3 層
M31x TCXO 系列
TCXO系列LVCMOS/Clipped SinewaveSM 5x3.2毫米+/-0.5ppm+/-4.6ppm不適用3.3 Vdc6.4 至 40 MHz0 至 85C不適用固定頻率
M32x TCXO 系列
TCXO系列LVCMOS/Clipped SinewaveSM 5x3.2毫米+/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 40 MHz0 至 85C不適用固定頻率
M4 TCXO 系列
TCXO系列Clipped SinewaveSM 5x3.2毫米+/-0.5ppm 至 +/-2.0ppm+/-4.6ppm+/-1.0ppm2.5 Vdc6.4 至 40 MHz-30 至 85C不適用固定頻率
M50 TCXO 系列
TCXO系列LVCMOS/Clipped SinewaveSM 5x3.2毫米+/-0.28ppm+/-4.6ppm不適用3.3 Vdc6.4 至 40 MHz0 至 70C不適用第 3 層
M51 TCXO 系列
TCXO系列LVCMOS/Clipped SinewaveSM 5x3.2毫米+/-0.5ppm+/-4.6ppm不適用3.3 Vdc6.4 至 40 MHz0 至 70C不適用固定頻率
M52 TCXO 系列
TCXO系列LVCMOS/Clipped SinewaveSM 5x3.2毫米+/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 40 MHz0 至 70C不適用固定頻率
M60 TCXO 系列
TCXO系列LVCMOS/Clipped SinewaveSM 5x3.2毫米+/-0.28ppm+/-4.6ppm不適用3.3 Vdc6.4 至 40 MHz-40 至 85C不適用國際電聯
M61 TCXO 系列
TCXO系列LVCMOS/Clipped SinewaveSM 5x3.2毫米+/-0.5ppm+/-4.6ppm不適用3.3 Vdc6.4 至 40 MHz-40 至 85C不適用固定頻率
M62 TCXO 系列
TCXO系列LVCMOS/Clipped SinewaveSM 5x3.2毫米+/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 40 MHz-40 至 85C不適用固定頻率
M632TCXO系列LVCMOS公司SM 5x3.2毫米+/-2.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc10 至 50 MHz-40 至 85C不適用不適用
M7 TCXO 系列TCXO系列Clipped SinewaveSM 5x3.2毫米+/-0.5ppm 至 +/-2.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 40 MHz-30 至 85C不適用固定頻率
M70 TCXO 系列
TCXO系列LVCMOS/Clipped SinewaveSM 5x3.2毫米+/-0.28ppm+/-4.6ppm不適用3.3 Vdc6.4 至 40 MHz-20 至 70C不適用國際電聯
M71 TCXO 系列
TCXO系列LVCMOS/Clipped SinewaveSM 5x3.2毫米+/-0.5ppm+/-4.6ppm不適用3.3 Vdc6.4 至 40 MHz-20 至 70C不適用固定頻率
M72 TCXO 系列
TCXO系列LVCMOS/Clipped SinewaveSM 5x3.2毫米+/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 40 MHz-20 至 70C不適用固定頻率


　　5x7mm 表面貼裝型

零件編號產品類型邏輯系列封裝頻率穩定性頻率容差頻率校準電源電壓頻率范圍溫度范圍拉力范圍關鍵詞
CSB1x系列
TCXO系列LVCMOS/Clipped SinewaveSM 5x7mm+/-0.20ppm不適用+/-0.5ppm3.3 Vdc10兆赫、12.68875兆赫、12.688375兆赫、12.688656兆赫、16.367兆赫-40 至 55C不適用Cospas-Sarsat信標 C/S T.001 C/S T.007
CSB21
TCXO系列LVCMOS公司SM 5x7mm+/-0.20ppm不適用+/-0.5ppm3.3 Vdc10兆赫、12.68875兆赫、12.688375兆赫、12.688656兆赫、16.367兆赫-20 至 55C不適用Cospas-Sarsat信標 C/S T.001 C/S T.007
CSB2x系列
TCXO系列LVCMOS/Clipped SinewaveSM 5x7mm+/-0.20ppm不適用+/-0.5ppm3.3 Vdc10兆赫、12.68875兆赫、12.688375兆赫、12.688656兆赫、16.367兆赫-20 至 55C不適用Cospas-Sarsat信標 C/S T.001 C/S T.007
D75A
TCXO系列LVCMOS公司SM 5x7mm+/-0.28ppm不適用+/-1.0ppm3.3 Vdc10兆赫、12.8兆赫、19.2兆赫、20兆赫0 至 70C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
D75AS
TCXO系列Clipped SinewaveSM 5x7mm+/-0.25ppm+/-4.6ppm+/-1.0ppm3.3 Vdc20兆赫0 至 70C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
D75F
TCXO系列LVCMOS公司SM 5x7mm+/-0.5ppm不適用+/-1.0ppm3.3 Vdc13 兆赫、19.44 兆赫、25 兆赫、27 兆赫0 至 70C不適用家庭基站， 測量， 儀器儀表， RTC， G.813Opt 1
D75J
TCXO系列LVCMOS公司SM 5x7mm+/-1.0ppm不適用+/-1.0ppm3.3 Vdc38.88兆赫，40兆赫，50兆赫0 至 70C不適用家庭基站， 測量， 儀器儀表， RTC， G.813Opt 1
DV75C
TCXO系列LVCMOS公司SM 5x7mm+/-0.28ppm+/-4.6ppm+/-1.0ppm3.3 Vdc10 Mhz、12.8 MHz、20 MHz、25MHz 和 40MHz-40 至 85C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
DV75D
TCXO系列LVCMOS公司SM 5x7mm+/-1.0ppm不適用+/-1.0ppm3.3 Vdc10 兆赫、12.8 兆赫、20 兆赫-40 至 85C不適用家庭基站， 測量， 儀器儀表， RTC， G.813Opt 1
T100F
TCXO系列LVCMOS公司SM 5x7mm+/-100ppb+/-3.0ppm+/-1.0ppm3.3 Vdc10 MHz、12.8 MHz、14.7456 MHz、19.2 MHz、20 MHz、24.576 MHz、25 MHz、40 MHz 和 50 MHz0 至 70C不適用小基站，G.8262
T200F
TCXO系列LVCMOS公司SM 5x7mm+/-200ppb+/-3.0ppm+/-1.0ppm3.3 Vdc10 MHz、12.8 MHz、14.7456 MHz、19.2 MHz、20 MHz、24.576 MHz、25 MHz、40 MHz 和 50 MHz-40 至 85C不適用小基站，G.8262
T200FA
TCXO系列LVCMOS公司SM 5x7mm+/-0.20ppm+/-4.6ppm+/-1.0ppm3.3 Vdc10.0兆赫-40 至 105C不適用提高性能
T3x2 TCXO 系列
TCXO系列LVCMOS公司SM 5x7mm+/-0.28ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 Mhz 至 40 MHz0 至 85C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
T3x3 TCXO 系列
TCXO系列Clipped SinewaveSM 5x7mm+/-0.28ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 40 MHz0 至 85C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
T5x2 TCXO 系列
TCXO系列LVCMOS公司SM 5x7mm+/-0.28ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 Mhz 至 40 MHz0 至 70C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
T5x3 TCXO 系列
TCXO系列Clipped SinewaveSM 5x7mm+/-0.28ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 40 MHz0 至 70C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
T602
TCXO系列LVCMOS公司SM 5x7mm+/-0.28ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 Mhz 至 50 MHz-40 至 85C不適用家庭基站， 測量， 儀器儀表， RTC， G.813Opt 1
T602A
TCXO系列LVCMOS公司SM 5x7mm+/-0.28ppm+/-4.6ppm+/-1.0ppm3.3 Vdc10.0MHz 和 24.576MHz-40 至 105C不適用提高性能
T6x2 TCXO 系列
TCXO系列LVCMOS公司SM 5x7mm+/-0.28ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 Mhz 至 54 MHz-40 至 85C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
T6x3 TCXO 系列
TCXO系列Clipped SinewaveSM 5x7mm+/-0.28ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 54 MHz-40 至 85C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
T7x2 TCXO 系列
TCXO系列LVCMOS公司SM 5x7mm+/-0.28ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 Mhz 至 54 MHz-20 至 70C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
T7x3 TCXO 系列
TCXO系列Clipped SinewaveSM 5x7mm+/-0.28ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 54 MHz-20 至 70C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
TA5 系列
TCXO系列LVCMOS公司SM 5x7mm+/-0.25ppm 至 +/-1.0ppm+/-5.0ppm+/-1.0ppm3.3 Vdc6.4 Mhz 至 40 MHz0 至 70C不適用家庭基站， 測量， 儀器儀表， RTC， G.813Opt 1
TA6 系列
TCXO系列LVCMOS公司SM 5x7mm+/-0.25ppm 至 +/-1.0ppm+/-5.0ppm+/-1.0ppm3.3 Vdc6.4 Mhz 至 40 MHz-40 至 85C不適用家庭基站， 測量， 儀器儀表， RTC， G.813Opt 1
TB602
TCXO系列LVCMOS公司SM 5x7mm+/-0.28ppm+/-4.6ppm+/-1.0ppm3.3 Vdc10 Mhz 至 50 MHz-40 至 85C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
TCXO-EVAL-T BOARD
TCXO系列LVCMOS/HCMOS/正弦波SM 5x7mm不適用不適用不適用3.3 或 5.0 Vdc5x7mm T 系列 TCXO 和 VCTCXO 評估板-40 至 85C不適用STRATUM 3E 層
TV100F
TCXO系列LVCMOS公司SM 5x7mm+/-100ppb+/-3.0ppm+/-1.0ppm3.3 Vdc10 MHz、12.8 MHz、14.7456 MHz、19.2 MHz、20 MHz、24.576 MHz、25 MHz、40 MHz 和 50 MHz0 至 70C不適用IEEE1588，小基站，G.8262
TV200F
TCXO系列LVCMOS公司SM 5x7mm+/-200ppb+/-3.0ppm+/-1.0ppm3.3 Vdc10 MHz、12.8 MHz、14.7456 MHz、19.2 MHz、20 MHz、24.576 MHz、25 MHz、40 MHz 和 50 MHz-40 至 85C不適用IEEE1588，小基站，G.8262
TV5x2 系列
TCXO系列LVCMOS公司SM 5x7mm+/-0.28ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 MHz 至 40 MHz0 至 70C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
TV5x3 系列
TCXO系列Clipped SinewaveSM 5x7mm+/-0.28ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 MHz 至 40 MHz0 至 70C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
TV6x2 系列
TCXO系列LVCMOS公司SM 5x7mm+/-0.28ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 MHz 至 40 MHz-40 至 85C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
TV6x3 系列
TCXO系列Clipped SinewaveSM 5x7mm+/-0.28ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 MHz 至 40 MHz-40 至 85C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
TV7x2 TCXO 系列
TCXO系列LVCMOS公司SM 5x7mm+/-0.28ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 Mhz 至 40 MHz-20 至 70C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV
TV7x3 TCXO 系列
TCXO系列Clipped SinewaveSM 5x7mm+/-0.28ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 40 MHz-20 至 70C不適用IEEE1588、STRATUM3、G.8262、G.812選項 IV


9x14mm 表面貼裝型

零件編號產品類型邏輯系列封裝頻率穩定性頻率容差頻率校準電源電壓頻率范圍溫度范圍拉力范圍關鍵詞
DOT050F
TCXO系列LVCMOS公司SM 9x14mm+/-50ppb+/-4.6ppm+/-1.0ppm3.3 Vdc10 MHz、12.8 MHz、19.2 MHz、19.44 MHz、20 MHz0 至 70C不適用精密 TCXO
TFxD5 系列
TCXO系列LVCMOS公司SM 9x14mm+/-0.25ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 MHz 至 100 MHz0 至 70C不適用固定頻率
TFxD6 系列
TCXO系列LVCMOS公司SM 9x14mm+/-0.25ppm 至 +/-1.0ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 MHz 至 100 MHz-40 至 85C不適用固定頻率

　　

14 針 DIP

零件編號產品類型邏輯系列封裝頻率穩定性頻率容差頻率校準電源電壓頻率范圍溫度范圍拉力范圍關鍵詞
TX14-xx03T
TCXO系列LVCMOS公司14 針 DIP+/-0.28ppm 至 +/-2.5ppm+/-4.6ppm+/-1.0ppm3.3 Vdc1.0 至 100.0 MHz0 至 70C不適用提高性能
TX14-xx04T
TCXO系列Clipped Sinewave14 針 DIP+/-0.28ppm 至 +/-2.5ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 100 MHz0 至 70C不適用提高性能
TX14-xx07T
TCXO系列正弦波14 針 DIP+/-0.28ppm 至 +/-2.5ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 100 MHz0 至 70C不適用提高性能
TX14-xx13T
TCXO系列LVCMOS公司14 針 DIP+/-0.28ppm 至 +/-2.5ppm+/-4.6ppm+/-1.0ppm3.3 Vdc1.0 至 100 MHz-20 至 70C不適用提高性能
TX14-xx14T
TCXO系列Clipped Sinewave14 針 DIP+/-0.28ppm 至 +/-2.5ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 100 MHz-20 至 70C不適用提高性能
TX14-xx17T
TCXO系列正弦波14 針 DIP+/-0.28ppm 至 +/-2.5ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 100 MHz-20 至 70C不適用提高性能
TX14-xx23T
TCXO系列LVCMOS公司14 針 DIP+/-0.28ppm 至 +/-2.5ppm+/-4.6ppm+/-1.0ppm3.3 Vdc1.0 至 100 MHz-40 至 85C不適用提高性能
TX14-xx24T
TCXO系列Clipped Sinewave14 針 DIP+/-0.28ppm 至 +/-2.5ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 100 MHz-40 至 85C不適用提高性能
TX14-xx27T
TCXO系列正弦波14 針 DIP+/-0.28ppm 至 +/-2.5ppm+/-4.6ppm+/-1.0ppm3.3 Vdc6.4 至 100 MHz-40 至 85C不適用提高性能

更多Connor-Winfield晶振產品可咨詢立維創展。

相關推薦：

供應Connor-Winfield溫度補償晶體振蕩器TCXO

供應Connor-Winfield壓控溫度補償晶體振蕩器VCTCXO

供應Connor-Winfield壓控晶體振蕩器VCXO

供應Connor-Winfield恒溫晶體振蕩器OCXO

供應Connor-Winfield壓控恒溫晶體振蕩器VCOCXO

供應Connor-Winfield時鐘同步發生器

供應Connor-Winfield頻率轉換模塊


推薦資訊

  • HOLT IC航空電子設備 MIL-STD-1553 收發器
    HOLT IC航空電子設備 MIL-STD-1553 收發器 2021-01-05 17:05:04

    HOLT IC MIL-STD-1553解決方案是業界最小、最具成本效益的解決方案，為MIL-STD-1553設計人員提供了完整的1553接口。HOLTIC為MIL-STD-1553設計人員提供了多種IC選擇。最集成的產品在單個IC上提供完整的協議和收發器功能，并在BC/MT/RT芯片上提供RAM和專用主機接口選項。其中許多產品還提供專用開發套件和軟件，為新用戶提供快速學習曲線和更快的設計周期。

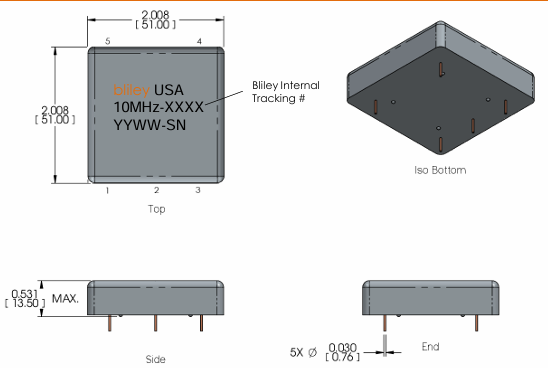

  • Bliley USATM-10MEX-XBXB超穩定OCXO
