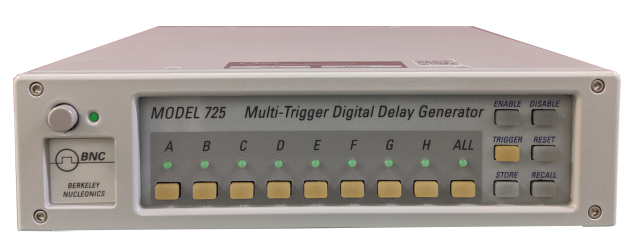

BNC725多觸發數字延遲發生器
發布時間:2024-02-06 13:12:55 瀏覽:1914
研究人員和系統集成商需要對其實驗和系統進行控制和診斷,因此經常被迫從頭開始構建或將幾個盒子拼湊在一起。我們花了很多時間學習每個盒子的特點,以及如何正確地將盒子相互耦合。每個盒子都有自己的編程協議。寶貴的時間被浪費在跟蹤連接、馴服嘈雜信號、調整多個盒子的時間以及其他令人惱火的雜務上。現在,一個盒子將消除此類問題。這是對幾年前停產的 PSPL2600C 脈沖發生器的重大升級。
BNC725 型可簡單、可靠、經濟地協調、集成和同步復雜的設置。725 型具有 8 個帶可編程邏輯的定時通道、獨特的定時模式和 10 ns 的分辨率,其性能優于裝滿儀器、專用盒、濾波器和電纜的機架。輸入可以是邏輯信號、開關、傳感器、聯鎖裝置、計算機命令和儀表。725型 可 通過 LabVIEW 或 Windows 輕松 進行 編 程 和 控制。它包含復雜的邏輯、門控和過濾。它有 8 個輸入、8 個輸出和 8 個獨立的定時器。
BNC725 型邏輯專為實現快速數據吞吐量 (11 ns) 和最小吞吐量擴展 (~1 ns) 而設計。很難將這種性能與外部布線和硬連線邏輯相匹配。

規格:
| Property | 725 | 725乙 |
| 輸入/輸出數量 | 8 進 / 8 出 | |
| 觸發脈沖延遲(最小值/最大值) | 50納秒/1370納秒 | 12.5納秒/859秒 |
| 觸發脈沖持續時間(最小/最大) | 7.7 美升 / 1370 秒 | 0.75 毫秒 / 859 秒 |
| 延遲解決 | 10納秒 | 3.125納秒 |
| 持續時間分辨率(最大) | 10納秒 | 3.125納秒 |
| 內部定時(最小值/最大值) | 1.5625兆赫/320兆赫 | 0.625兆赫 / 320兆赫 |
| 吞吐延遲(典型值) | 11納秒 | 3納秒 |
| 內部延遲抖動 (典型值/最大值) | 50PS / 200PS | 70ps / 200ps |
| 外部延遲抖動(最大值) | 10納秒 | 3.125納秒 |
| 輸入遲滯 | 5mV | 0.1mV - 200mV |
| 內存存儲 | 12 | |
| 絕對精度(典型值/最大值) | <0.0001% / 0.01% | |
應用:
彈道
多觸發輸入
爆炸試驗
安全氣囊(施貴寶)測試
流體力學
