Murata村田MYMGA5R03ECLA5RA非隔離DC-DC電源模塊
發布時間:2024-04-09 09:45:50 瀏覽:628
Murata村田MYMGA5R03ECLA5RA是一款微型非隔離負載點(PoL) DC-DC電源轉換器,采用Mono Block?技術,專為嵌入式應用設計。其外形尺寸僅為10.5mm x 9.0mm x 5.6mm,體積小巧。
該轉換器的輸入電壓范圍為8.0V至28.8V(絕對最大輸入電壓40V),最大輸出電流可達3.5A。PoL模塊支持可調的輸出電壓范圍為3.3V至5.0V,具有開/關控制和電源良好(PGood)信號輸出。此外,產品內置欠壓鎖定(UVLO)、輸出短路保護(SCP)和過流保護(OCP)功能,全面保障電源穩定性和安全性。
主要特性:
- 輸入電壓范圍:8.0V至28.8V(絕對最大輸入電壓40.0V)
- 可調輸出電壓范圍:3.3V至5.0V
- 輸出電流高達4A(在8.0-16.0VIN時為4A,在16.0-28.8VIN時為3.5A)
- 快速響應負載變化
- 超小型表面貼裝封裝:10.5mm x 9.0mm x 5.6mm
- 高效率:最高96%(極限情況),93%(24.0Vin/5.0Vout/3.5A輸出)
- 出色的熱降額性能
- 過流保護(OCP)、短路保護(SCP)、開/關控制(正邏輯)和PGood信號輸出
典型應用領域包括:
- PCle/服務器應用程序
- FPGA和DSP
- 數據通信/電信系統
- 分布式總線架構(DBA)
- 可編程邏輯和混合電壓配置
產品型號:
PART NUMBER | OUTPUT | NPUT | Effici | EN | Package | MSL | Quantityl | |||
Vour | lbur | ViN | Range | In | ||||||
MYMGA | 3.3-5.0 | 4.0 | 12 | 8.0-16.0 | 1.78 | 94 | Yes | 10.5x9.0x5.6 | 3 | 400 units/T&R |
3.3-5.0 | 3.5 | 24 | 16.0-28.8 | 0.83 | 93 | |||||
MYMGA | 3.3-5.0 | 4.0 | 12 | 8.0-16.0 | .78 | 94 | Yes | 10.5x9.0x5.6 | 3 | 100 units/T&R |
3.3-5.0 | 3.5 | 24 | 16.0-28.8 | 0.83 | 93 |
注:Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
相關推薦:
推薦資訊
Wi2Wi的VNO5系列是一款溫控晶振(OCXO),能在苛刻條件下確保精確頻率,具有超低相位噪聲、高振動環境表現出色及采用雙重密封石英晶體等特點,可按需定制頻率,提供樣品滿足原型設計需求,具備大規模生產能力和競爭力定價;產品規格涵蓋尺寸、頻率范圍、電源電壓范圍等多項參數,還給出了相位噪聲典型值,最后附有訂購指南。

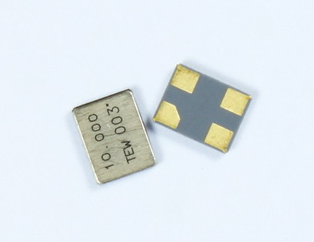

TCH系列是一款堅固、堅固和可靠的溫度補償晶體振蕩器(TCXO)。TCH系列溫度補償晶體振蕩器(TCXO)可確保在極端條件下的苛刻應用中實現精確的頻率和非常高的穩定性。
