QTCH500HCD9M-20.000MHz高溫晶振Q-Tech
發布時間:2024-07-23 08:56:23 瀏覽:961
QTCH500HCD9M-20.000MHz高溫晶振是由Q-Tech公司生產的一款高精度石英晶體振蕩器。該產品采用雙列直插(DIP)形式,封裝在DIP-8配置的金屬通孔封裝中,具有以下特性:
制造地:美國制造。
出口管制分類號(ECCN):ear99。
DFARS 252-225-7014合規:電子元件豁免。
頻率范圍:寬頻率范圍從1MHz到48MHz。
工作溫度范圍:非常寬。
輸出邏輯:CMOS輸出邏輯。
供電電壓:從1.8Vdc到5.0Vdc。
封裝:全金屬密封包裝。
性能:緊對稱可用,快速上升和下降時間,快速啟動時間。
最高工作溫度:高達+200oC。
環保:Q-Tech在其產品中不使用純鉛或純錫,符合RoHS標準。
該晶振適用于廣泛的軍用時鐘應用,包括智能彈藥、導航、工業控制、微控制器驅動程序以及井下溫度可達+200oC的環境。這些特性使得QTCH500HCD9M-20.000MHz高溫晶振非常適合在極端溫度和高可靠性要求的軍事和工業應用中使用。
規格參數:
Parameters | R | N | L | AC/HC |
Output frequency range (Fo) 1/ | 1.000MHz-48.000MHz | 2.5MHz-40.000MHz | ||
Supply voltage (Vdd)2/ | 1.8Vdc±10% | 2.5Vdc±10% | 3.3Vdc ±10% | 5.0Vdc ±10% |
Maximum Applied Voltage (Vdd max.) | -0.3 to+4.0Vdc | 0.3 to+7.0Vdc | ||
Frequency stability(△F/△T) | See Part Numberon Page 1 | |||
Operating temperature (Topr) | See Part Numberon Page 1 | |||
Storage temperature (Tsto) | 62℃ to+125℃ | |||
Operating supply current (No Load) | 1mA max | 1.5mA max | 2mAmax | 7mA max |
Symmetry (50%ofouput waveform) | 45/55% | |||
Rise and Fall times | 6ns max | 11ns max. | ||
Output Load | 15pF max. | |||
Start-up time(Tstup) | 10ms max | 5ms max | ||
HighOutputVoltage (Voh) | 0.9*Vdd min | |||
Low Output Voltage(Vol) | 0.1*Vdd max | |||
Enable VIH Pin 1 | VIH≥0.7*Vdd (Active) | |||
Disable VIL Pin 1 | VIL≤0.3*Vdd (High Impedance) | |||
Aging | ±5ppm/first year |

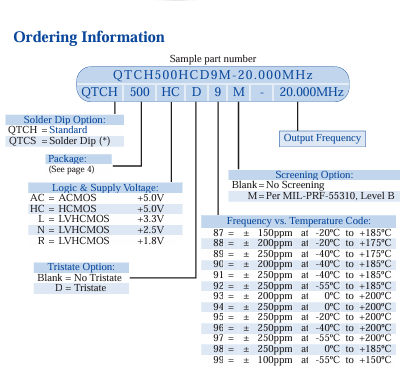

訂購指南:
深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
