IR21844SPBF 600V半橋柵極驅動器IC

發布時間:2024-09-18 09:39:31     瀏覽:607

  IR21844SPBF 是一款專為驅動 IGBT 和 MOSFET 設計的 600V 半橋柵極驅動器 IC。該器件具有高電壓容限、低傳播延遲和雙通道欠壓鎖定功能,適用于多種電機控制和電源應用。

IR21844SPBF 600V半橋柵極驅動器IC

  1.主要特性

  電壓等級: 600V

  輸出電流:

  - 拉電流(Source): 1.9A

  - 灌電流(Sink): 2.3A

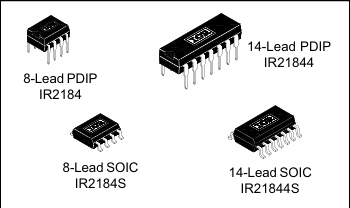

  封裝形式:

  - 14 引腳 SOIC

  - 14 引腳 PDIP

  - 8 引腳 SOIC

  - 8 引腳 PDIP

  柵極驅動電壓范圍: 10V 至 20V

  輸入邏輯兼容性: 3.3V 和 5V

  雙通道欠壓鎖定(UVLO):

  - VCC UVLO (On): 8.9V

  - VCC UVLO (Off): 8.2V

  - VBS UVLO (On): 8.9V

  - VBS UVLO (Off): 8.2V

  傳播延遲:

  - 開啟延遲(Turn On Propagation Delay): 680 ns

  - 關斷延遲(Turn Off Propagation Delay): 270 ns

  抗噪聲性: 較低的 di/dt 柵極驅動器設計

  功能隔離: 功能級電平轉換

  2.應用領域

  IR21844SPBF 適用于多種電機控制和電源應用,包括但不限于:

  電機控制

  電動工具

  電源集中式逆變器解決方案

  家用電器

  3.關鍵功能描述

  自舉操作: 該器件設計有浮動通道,專為自舉操作設計,適用于高側和低側驅動。

  高電壓容限: 在完全運行時,電壓高達 600V,能夠承受高負瞬態電壓。

  不受 dV/dt 影響: 該器件設計能夠抵抗高 dV/dt 瞬態,確保穩定運行。

  雙通道欠壓鎖定: 提供 VCC 和 VBS 的雙通道欠壓鎖定功能,確保在電源電壓不足時保護功率器件。

  邏輯兼容性: 支持 3.3V 和 5V 輸入邏輯電平,適用于多種控制器接口。

  匹配的傳播延遲: 雙通道的傳播延遲匹配,確保對稱驅動,減少開關損耗。

  抗噪聲設計: 較低的 di/dt 柵極驅動器設計,提高了抗噪聲性能。

IR HiRel原為美國知名半導體品牌,現被Infineon收購。深圳市立維創展科技有限公司,優勢渠道供貨IR高可靠性系列產品,歡迎各界前來咨詢。
