LS94,SST94單通道P溝道JFET開關Linear Systems
發布時間:2024-11-01 09:18:08 瀏覽:390
LS94和SST94是由Linear Systems公司生產的單通道P溝道JFET開關,它們是Toshiba 2SJ94的直接替代品,特別適合用于超低噪聲音頻/聲學應用。以下是這兩款產品的主要特性和電氣參數:
主要特性:
1. 高跨導(Gfs):典型值為22 mS,表明了其在放大信號時的高靈敏度。
2. 高輸入阻抗(IG):僅為1.0 nA,意味著輸入端對信號源的負載非常小。
3. 低電容:CRSS(源極反向轉移電容)為32 pF,有助于提高高頻應用的性能。
4. 多種封裝形式:包括TO-92、SOT-89和裸片形式,以適應不同的電路設計需求。
絕對最大額定值:
存儲溫度:-55°C至+150°C。
結溫工作溫度:-55°C至+135°C。
最大連續功耗:400 mW。
柵極正向電流(IG(F)):-10 mA。
最大電壓:
- 柵極到漏極電壓(VGD):25V。
- 柵極到源極電壓(VGS):25V。
電氣特性(@ 25°C):
柵極到漏極擊穿電壓(BVGDS):最小值為25V。
柵極到源極開啟電壓(VGS(OFF)):0.15V至2V。
漏源飽和電流(IDSS):-30 μA至-2.6 mA。
柵極工作電流(IG):50 pA。
柵源漏電流(IGSS):1 nA。
全導通跨導(Gfss):8 mS至22 mS。
漏源導通電阻(RDS(on)):75 Ω至150 Ω。
共源輸入電容(CISS):105 pF。
共源反向轉移電容(CRSS):32 pF。

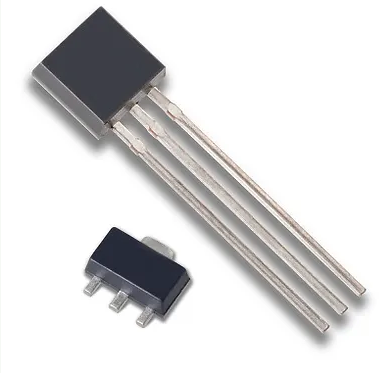

封裝類型:
TO-92:一種常見的小外形封裝。
SOT-89:表面貼裝型封裝。
LS94和SST94 JFET適用于一般用途的高增益放大應用,尤其是在需要高輸入阻抗和低噪聲的場合。這兩款JFET開關因其出色的性能和靈活性,成為了音頻和聲學領域中理想的選擇。
